電場-構造連成解析を応用した電気粘着ピラーアレイの製造手法の開発
公開日：2019年09月
技術の発展により近年では電気電子機器に搭載されるパーツの小型化が著しくなっており、これらマイクロパーツをハンドリングするための技術の要求が高まっています。固定力を発生する機能性材料の1つに電気粘着ゲル（Electro-adhesive Gel、以下EAG）があります。EAGは電場の印加により瞬間的に固定力を表現する機能的材料で、残留電荷が残らないという特長を有しており、マイクロパーツのハンドリングへの応用が機体されています。本解析事例は、EAGで安定した固定力を得るための手法として考案した電気粘着ピラーアレイの製造手法を有限要素法による電場-構造連成解析を用いて検討したものです。
目次
- はじめに
- 慶應義塾大学理工学部システムデザイン工学科 柿沼研究室のご紹介
- 解析の目的・背景
- 解析手法
- 解析モデルと解析条件
- 解析結果
- 解析によって得られた効果
- 使用ソフトウェア
ピラーアレイの作製

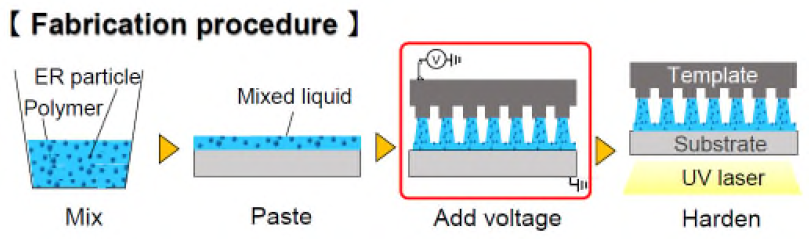

EAGは外部電場の印加により、シリコーンゲルが表面にあるER粒子に沿って隆起することで粘着力を発生します。しかし、その粘着面は不規則で個体差が生じるため、安定した固定力を得る上での課題となっていました。そこで、粘着面が規則的になるようにEAG表面にピラーアレイを施し、安定した固定力を得ることを目指しました。EAピラーアレイの作製は静電誘導リソグラフィにより行いました。ER粒子とシリコーンゲルの混合物を塗布し、上方に配置した凹凸のついたテンプレートから電場を印加することでゲルを隆起させます。その後UVレーザーで硬化します。
電場解析および構造解析

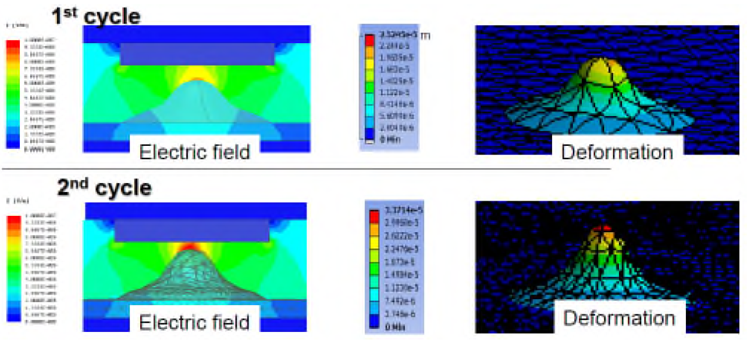

電場印加時にシリコーンゲルが隆起する様子の予測を行うため、有限要素法（FEM）ソフトAnsysを用いた電場解析と構造解析の連成解析を行いました。まず塗布したシリコーンゲルに電場を印加したときの電場分布を、電場解析で求めます。その後、電場分布により生じる電気力を用いて構造解析を行い、シリコーンゲルの変形を求めます。本解析では初期形状を2回更新し、3段階にわけて解析を行いました。解析を用いて考案した手法で、実際にシリコーンゲルにEAピラーアレイを作製したところ、従来のEAGよりも高い固定力を発揮していることが示されました。
