高速 Flexible Multibody Dynamics ツール Ansys Motion

Ansys Motionは、独自の最先端アルゴリズムによって、剛体の運動と弾性体の変形を同時に評価できる大規模なマルチボディシステムとFEM技術を組み合わせて高速に解析するツールです。機構部品の分析/評価を行うシミュレーションとして、現実的な動作条件や境界条件を与えて解析を行い、機構解析と構造解析をシームレスに組み合わせた新しいソリューションを提供いたします。

Ansys Motionの概要と特長

Ansys Motionは下記の解析を得意としています。

• 時間がかかる時刻歴応答解析
• 高速で回転するシステムの解析
• 多くの接触を考慮したモデルの解析
• 弾性体＆剛体混在モデル解析
• 時間ステップ数が膨大な解析

高速回転システム

多接触問題

NVH解析

Ansys Motionの適用例

Ansys Motionは高速で回転するシステムや接触を数多く扱い計算することができるので、実モデルに近いシミュレーションを行うことが可能です。よって、これまで解析では実現できなかった多くの複雑なダイナミクス問題を解決しています。

• ロボットアーム
• 減速機
• ベアリング
• モーター
• eアクスル
• CVT
• パーキングシステム
• カムシャフト
• チェーンシステム
• 巻線

Ansys Motionの解析事例

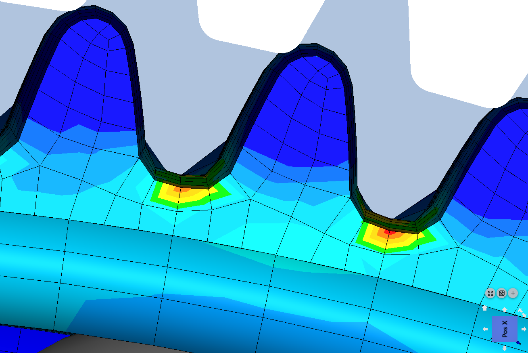

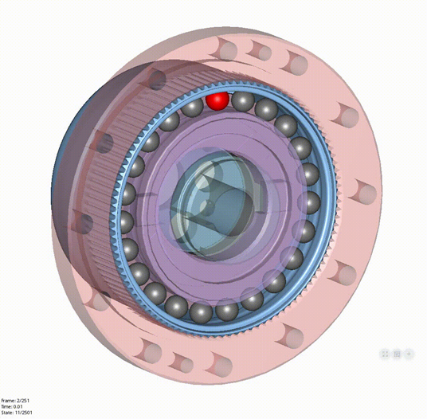

波動歯車減速機の応力解析

• 入力軸回転時によるフレキシブルスプラインの弾性変形、歯元の応力を評価
• 伝達誤差による減速機の特性を評価
