電動化モビリティ技術ソリューション～モータ編～

公開日2022年10月

電動車両のパワートレイン用モータはもちろんのこと、近年の自動車の変化に伴う車載用モータ、また自動車産業以外でも様々な産業で使用されるモータの需要は増大しており、将来的にも成長基調が予想されております。市場が広がるにつれ、新規モータの開発の増加や製品ライフサイクルの短縮など、より効率的な設計開発が求められることも増えているのではないでしょうか。

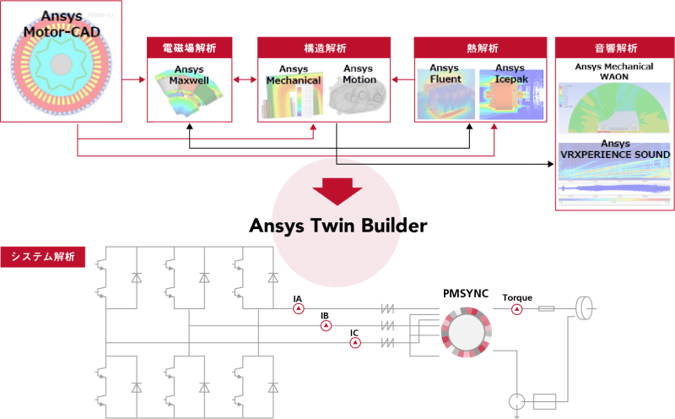

モータ開発における上流設計からその後の詳細設計まで、優れた操作性で複合的な物理現象を解析できるAnsysによる各種モータ解析ソリューションをご提供します。

ソリューション事例

初期開発における放熱設計の検討

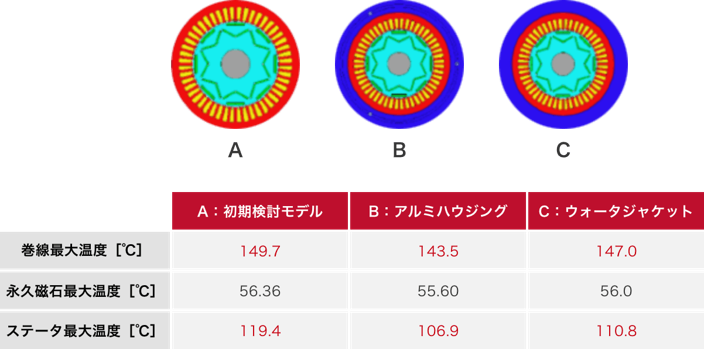

Ansys Motor-CADでは、ウォータジャケットやハウジングなど、冷却機構を備えた放熱設計検討が可能です。例えば右記のように、A:初期検討モデル、B:ウォータジャケットを装着した場合、C:アルミハウジングを使用した場合の各放熱設計を検討すると、右表のようにアルミハウジングが最も放熱できていることが確認できます。

モータ電磁力に起因する振動騒音解析

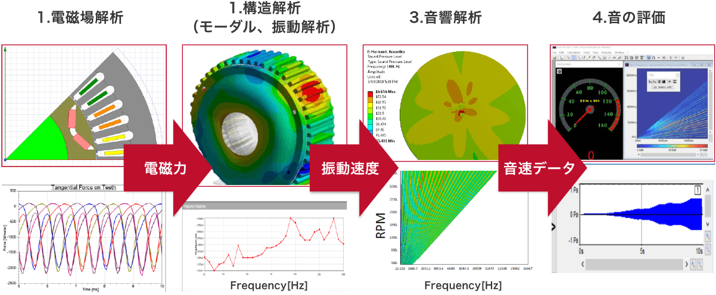

モータ電磁力による起因する騒音評価解析では、まず電磁界解析によりステータに生じる電磁力を解析し、その結果を使用して構造振動解析、その後必要に応じて音響解析を実施して振動や音の評価をします。電磁界解析にAnsys Maxwell、構造解析にAnsys Mechanicalを使用することで電磁力のマッピングやFFT（高速フーリエ変換）はユーザが意識することなく実施されます。あるいは他の電磁界解析ツールで計算された電磁力を用いて、Ansys Mechanicalの優れた操作環境で構造解析を実施されているお客様も多数いらっしゃいます。
