ショーケースの解析事例
こんな方におすすめ
- エアカーテンによる開放型ショーケースの温度保持効果を確認したい方
- 空調などの設備効果を確認したい方
解析概要
開放型のショーケースにエアカーテンを設置した場合の温度などを解析した事例です。エアカーテンの設置では、庫内温度を考慮して、吹出し口の角度や出力の設定が必要ですが、解析によって最適な設定を確認できます。
開放型のショーケースでは庫内温度の保持のためにエアカーテンが設置される場合があります。エアカーテンの設計や設置の際には、庫内温度の保持とともに省エネも考えて、吹出し口の角度や出力を決定することが必要です。また空調などを使用している場合は、それらの影響も考慮する必要があります。
本事例では開放型ショーケースのエアカーテンを例に、開放空間（室内）に置かれた半閉鎖空間（ショーケース）に対して空気を流入した場合の温度および流れを確認しています。
解析結果

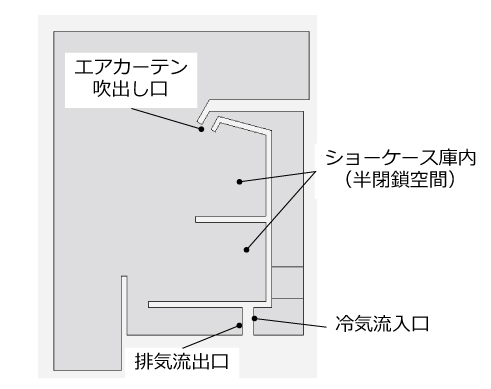

図１ 解析モデル概要
図２ エアカーテン稼動時の空気の流れ_全体（動画）
図３ エアカーテン稼動時の空気の流れ_横方向（動画）

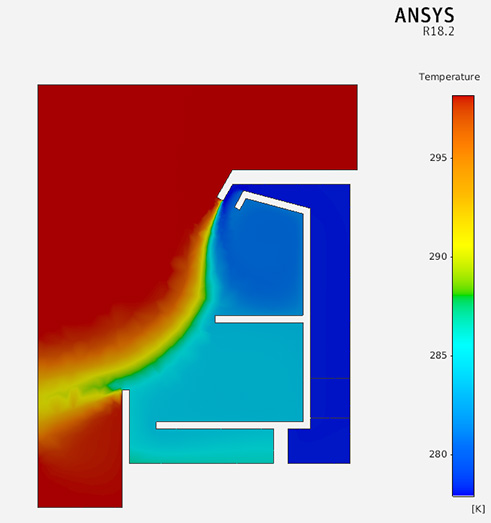

図４ エアカーテン稼動時の温度分布

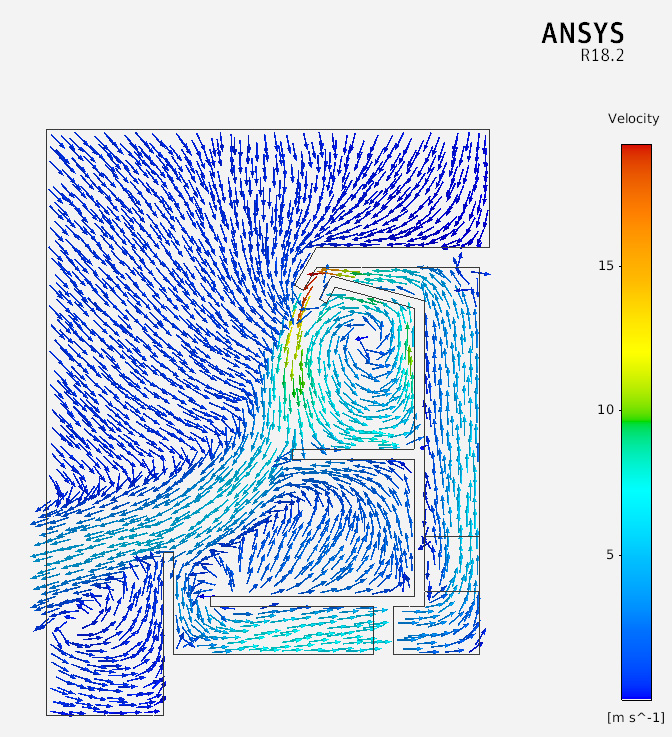

図５ エアカーテン稼動時の流速ベクトル

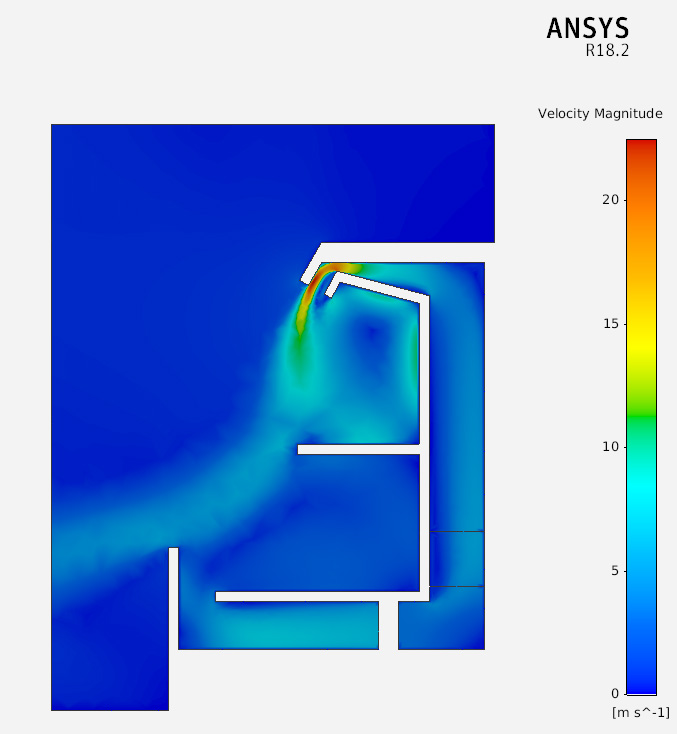

図６ エアカーテン稼動時の流速分布
