解析事例
バックソナーの時刻歴音響解析
こんな方におすすめ
- Ansysをお持ちで、有限要素法（FEM）の音響解析を実施したい。
- 時刻歴の音響解析を実施したい。
- 直感的に音響解析を実施したい。
自動車の前面より発射された音波が障害物にあたり、反射により戻ってくるまでの経過時間から障害物との距離を測定します。
時刻歴の音響解析を実施しています。

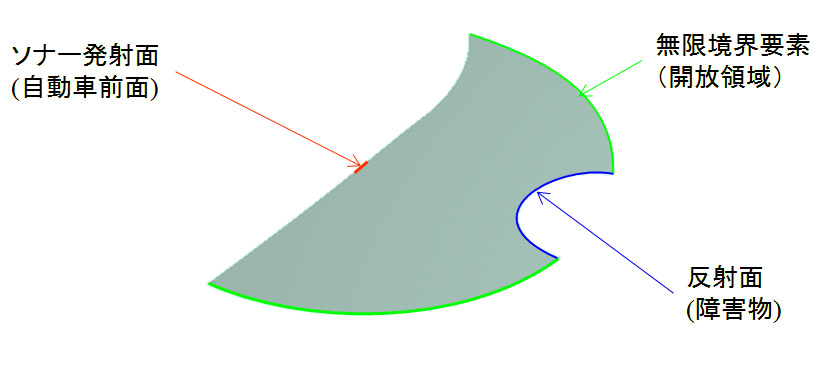

障害物では音波は反射し、それ以外の部分では無限境界要素にて開放領域を表現しています。
短波長の音響解析では詳細メッシュが必要であり、3Dモデルでは解析コストが掛かります。
必要部分を抜き出した2.5Dでモデル化することにより、解析コストを抑えています。
解析モデル

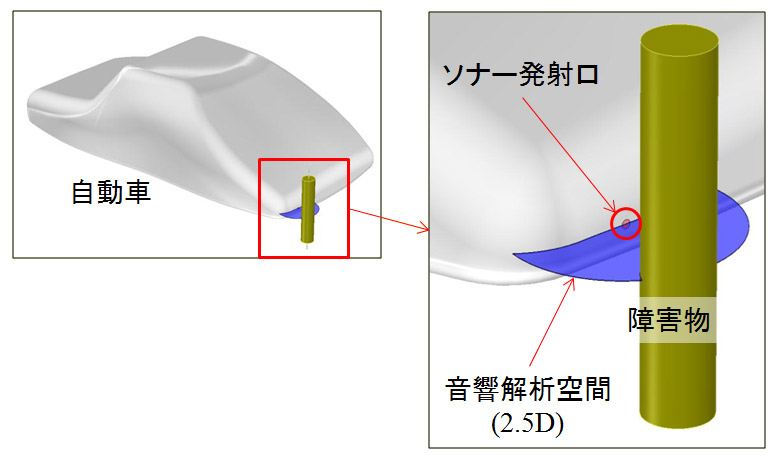

図.音響解析空間自動車前面部と障害物表面
解析結果

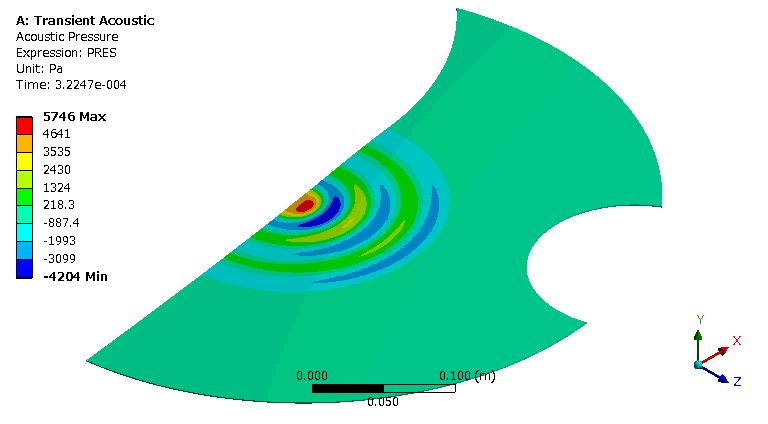

図. 音響空間の音圧分布

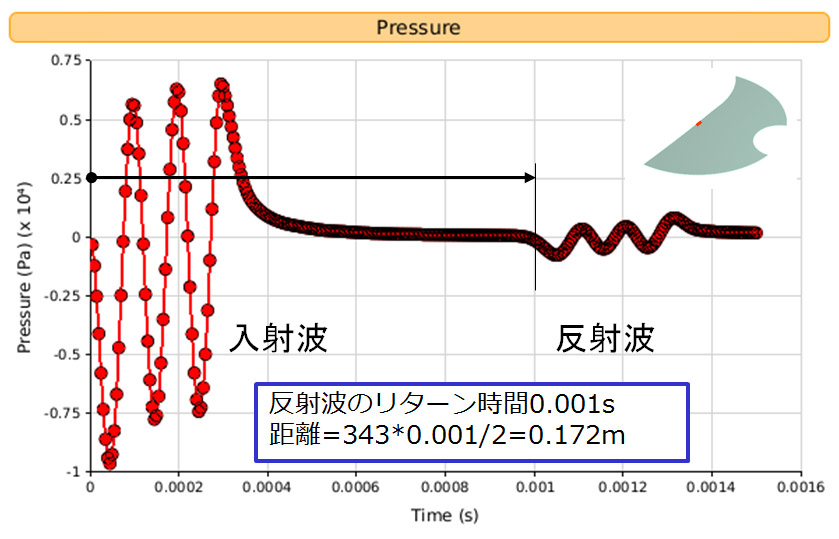

図.ソナー発射面の音圧変化
