解析事例
はんだの濡れ上がり解析
こんな方におすすめ
- はんだの濡れ上がりを解析したい。
- 濡れ上がったときの形状を確認したい。
溶けたはんだの濡れ上がりを模擬した事例です。
はんだが濡れ上がると同時にチップが重力により下がりますが、その際のはんだの最終形状を確認できます。また、より現実に近いシミュレーションを行うために「はんだの流れ」を解くと同時に「チップの重力」と「はんだによる流体力」を考慮したチップの運動方程式も解いています。さらに、チップの形状や濡れ性などによってはんだがどのように濡れ上がるかを検討することもできます。
※以下の解析事例もあわせてご参照下さい。
温度サイクル試験によるはんだ接合部のき裂進展解析
はんだの濡れ上がり形状を使用したクリープ解析
解析結果

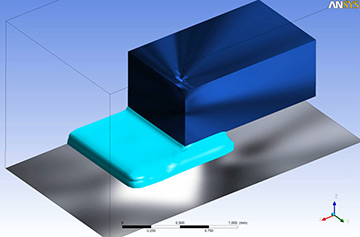

図.はんだの挙動（斜め視点）
（画像クリックで動画再生）

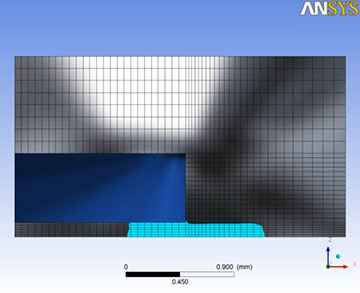

図.はんだの挙動(正面視点）
（画像クリックで動画再生）
