解析事例
PIAdvisor解析を活用したバイパスコンデンサ最適化事例
こんな方におすすめ
- ターゲットインピーダンスを満足するコンデンサの数、コストを最小限に抑えたい。
- ターゲットインピーダンスを満足するコンデンサの定数、チップサイズを最適化したい。
- 製品の小型化に伴って実装面積を削減したい
コンデンサのメーカ、価格、容量、チップサイズに重みづけをした最適化機能により、デバイスのターゲットインピーダンスを満足するバイパスコンデンサの組合せを自動算出します。
解析モデル
図. 1.2V電源プレーン
解析フロー

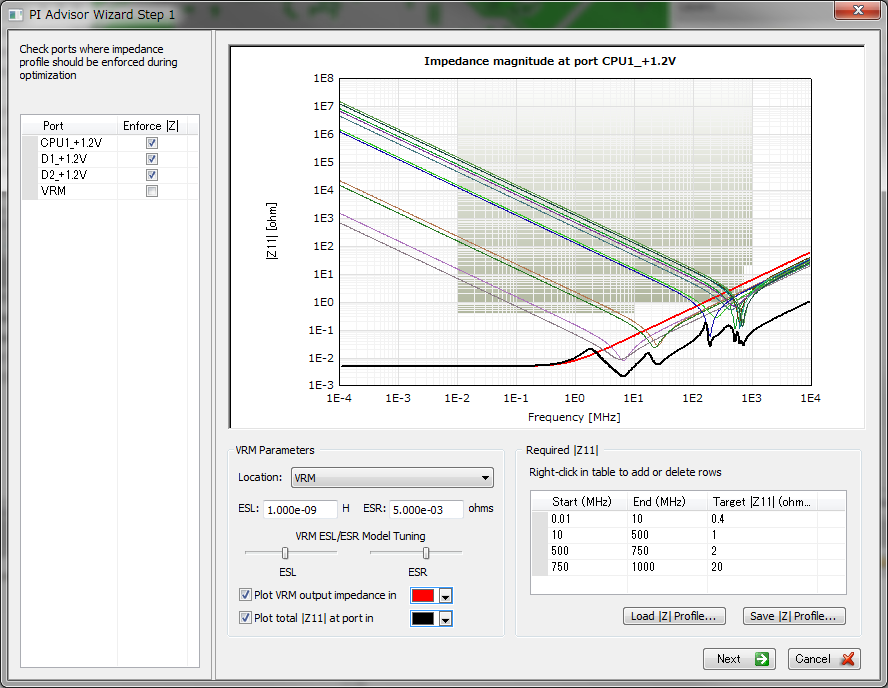

図. PI Advisor Wizard Step1
解析対象のポートと各デバイスの
ターゲットインピーダンスを入力する

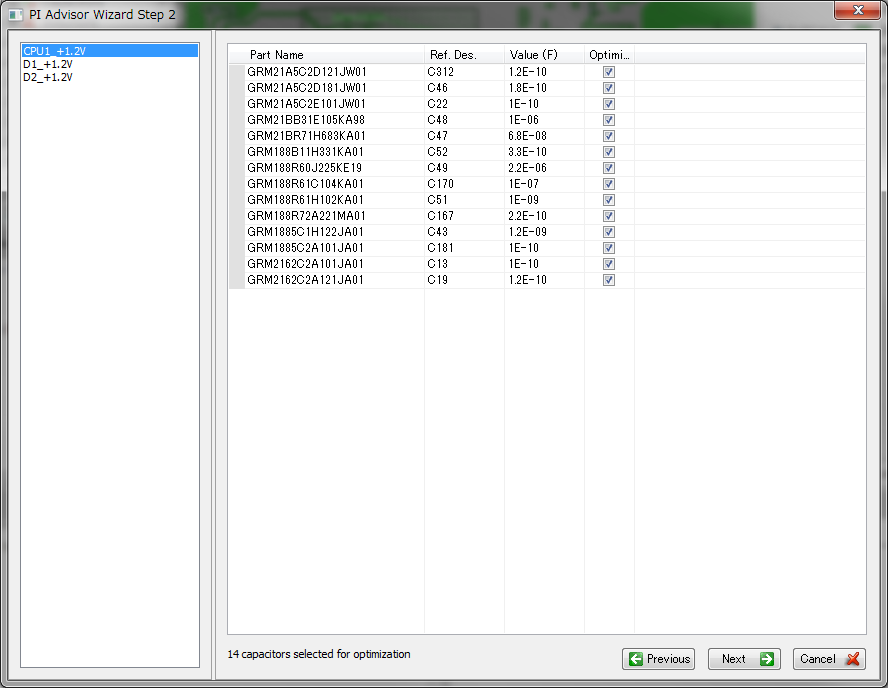

図. PI Advisor Wizard Step2
最適化するコンデンサを選択

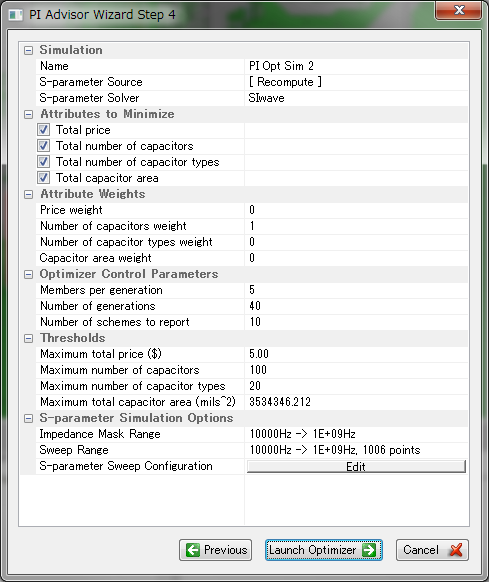

図. PI Advisor Wizard Step4
周波数範囲等を設定し
SYZ解析を実行

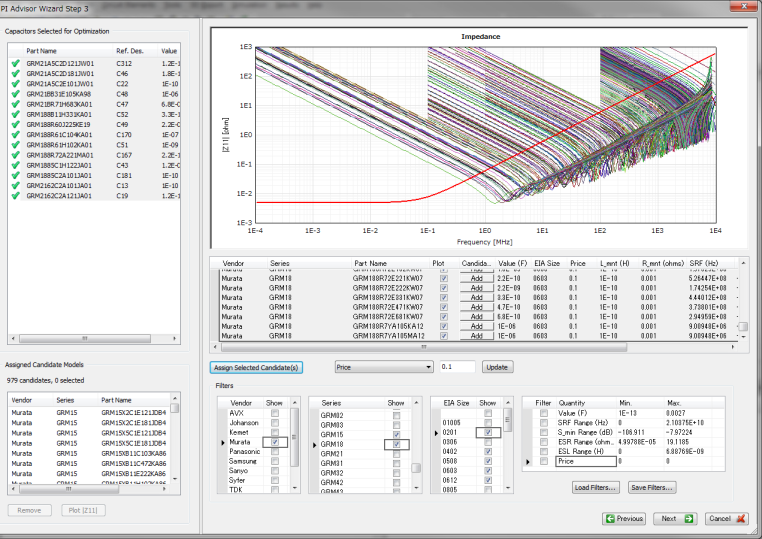

図. PI Advisor Wizard Step3
候補とするコンデンサ条件を設定
（メーカー、チップサイズ、
定数、価格など）
解析結果

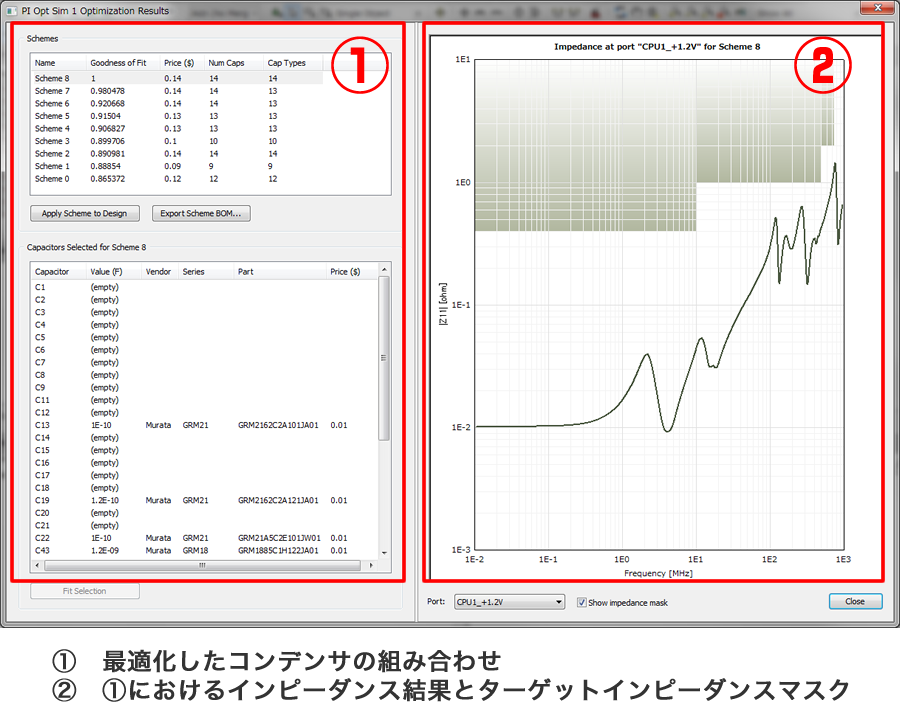

図. 最適化結果
ターゲットインピーダンスを満足し且つ価格、部品種数、部品点数を
考慮したコンデンサの組合せを提案します
