解析事例
芳香剤を部屋に設置した際の拡散シミュレーション
こんな方におすすめ
- 香りやガスなど気体の広がりを確認されたい方。
芳香剤のような香り成分の広がりの様子を可視化した事例です。香り成分の広がり方は、芳香剤の位置、並びに換気口やエアコン、ドアの位置により異なりますが、流体解析を行うことでその様子を確認することができます。
本事例では、図.1の青丸で囲われた部分にて香り成分が発生しています。同時に、排気ファンを模擬した緑丸と、ドア下の隙間を模擬した赤丸部における流れ場も考慮し解析を行いました。香り成分は上方に広がったのちに、室内全体に拡散していく様子を確認できます。
また、この換気口については、換気口の位置や吸い込みの強さ（ファンの性能）は任意に変更することが可能であり様々な条件についてシミュレーションにて検証できます。
解析モデル

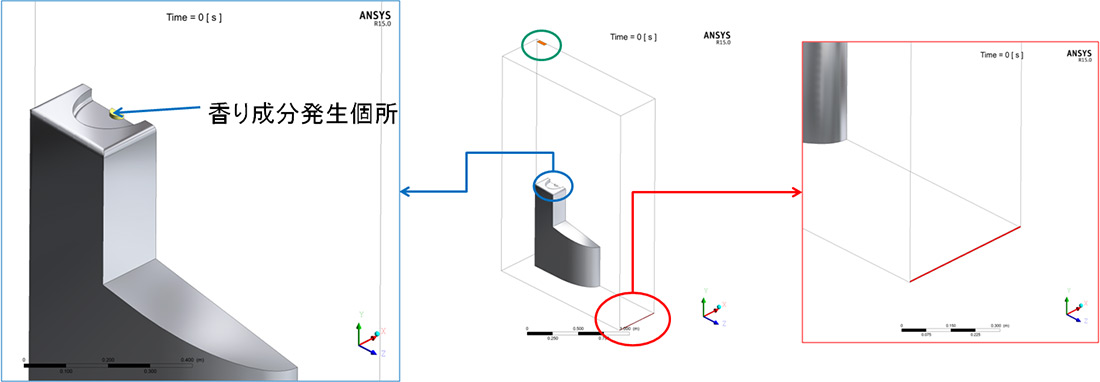

図.1 ガスの広がりの様子
解析結果

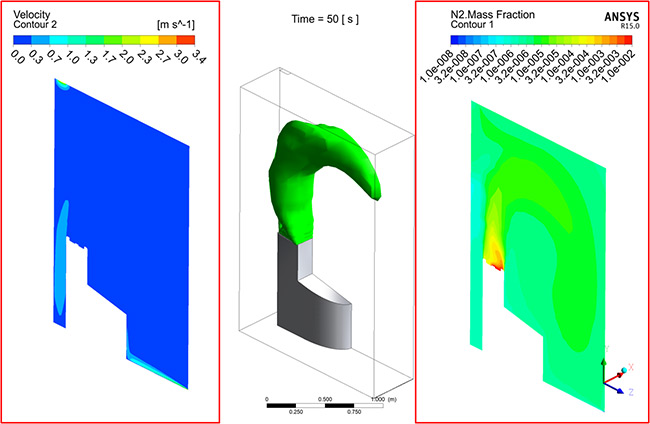

図.2 ガスの広がりの様子
(左から速度分布、香りの成分の広がり方の様子、香り成分の分布)
（クリックすると動画が再生されます）
香り成分は上方に広がったのちに、室内全体に拡散していく様子を確認できます。
