解析事例
タービン回転軸の危険回転速度算出した解析事例
こんな方におすすめ
- 回転系が振れ回り振動する、危険回転速度を事前に見積もりたい
- 運転回転速度内に危険回転速度が存在しているかを見積もりたい
タービン回転軸の危険回転速度を求めるローターダイナミクス解析事例となります。
ローターダイナミクス解析では、回転軸の振れ回り振動が問題となるので、タービンブレードは質点によってモデル化しています。軸受けに滑り軸受を使用する場合、軸受け油膜の影響による連成項の影響が重要になりますが、軸受け定義もGUI上から簡単に入力することが可能です。
複素固有値解析を行う事により、振れ回り振動モードやジャイロ効果によって生じる、前向き、後ろ向き振れ回りモードを計算することが可能です。
また、キャンベル線図表示により、危険回転速度を用意に判別することも可能です。
解析モデル
解析結果

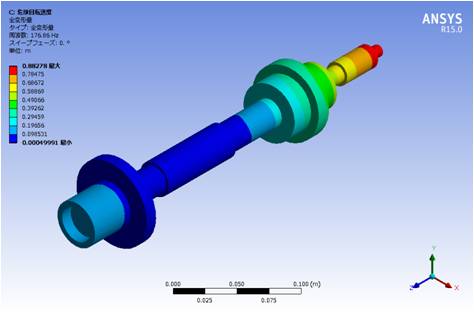

振れ回り振動モード
（クリックで動画再生）
（クリックで動画再生）

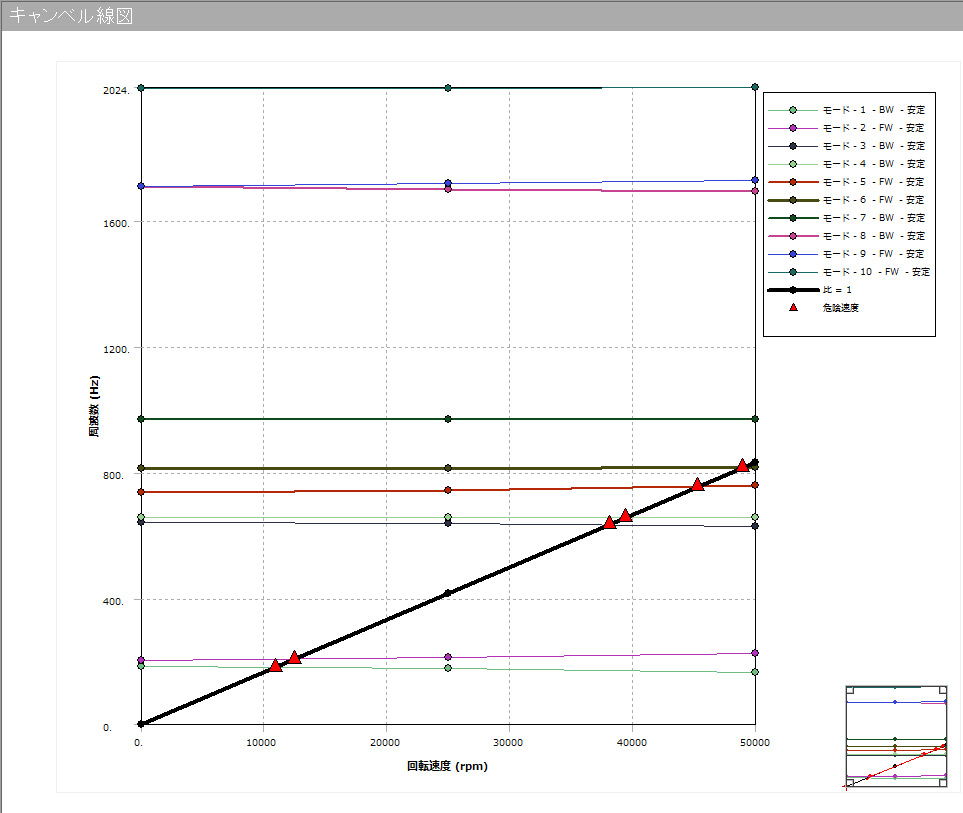

キャンベル線図
