工作機械周りの流れ場解析事例
こんな方におすすめ
- 特定運転条件下での工作機器周りにどのような流れ場が形成されるかを把握したい。
回転する工作機器周りの流れ場を可視化した事例です。
こちらの事例では、回転するチャック周辺の流れ場を解析しております。

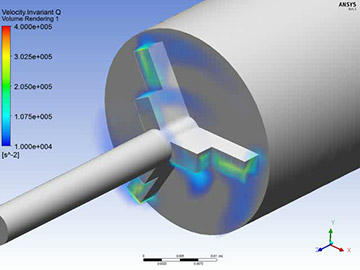

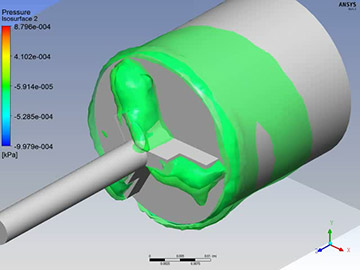

チャック周りの空気は、チャック形状やその回転速度に応じて流動します。その際、チャックの背後に形成される複雑な流れ場(渦)も確認することができます(渦の可視化は『Q値』と呼ばれる指標を用いています)。

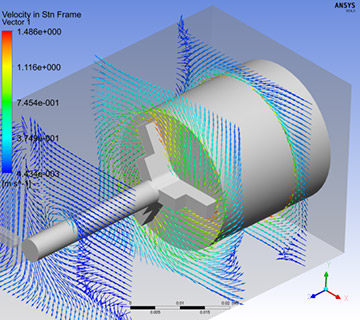

チャック周辺の流れ(ベクトル図)

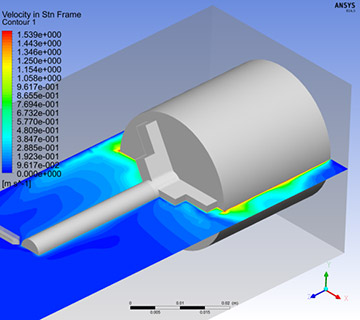

チャック周辺の速度分布
