解析事例
MEMSミラーデバイスの空気による減衰効果
こんな方におすすめ
- ミラーデバイスの挙動を、減衰まで考慮して解析したい。
- MEMSデバイスの性能評価では、流体の影響を無視できない。
- 流体-構造連成解析は、データの受け渡しに手間がかかるので億劫だ。
MEMSミラーはマイクロサイズのデバイスのため、通常なら無視することができる空気の粘性がミラーの応答に大きく影響します。また、ミラー の駆動により空気が流動するため、構造と流体間の相互の影響を無視することはできません。そのため、構造ー流体相互連成解析(FSI)を実施しま す。
構造と流体の境界面では時々刻々と、変位情報・圧力情報を引き渡すことが必要です。
Ansys Workbenchでは外部ツールを利用することなく、紐付けで必要なデータの受け渡し設定が可能です。
ここでは、構造解析のみで計算したミラーの変位結果と空気による減衰を考慮したFSI解析の結果を比較しました。

解析モデル

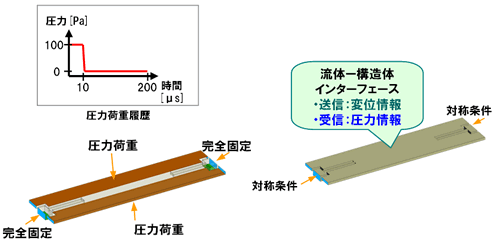

図.ミラーモデル
解析結果

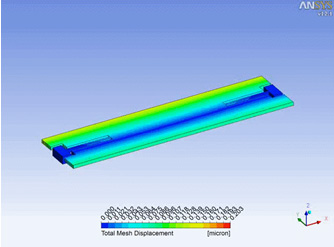

デバイスのトータル変位分布

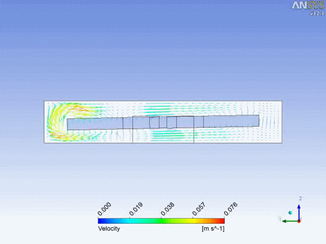

中央断面における流速ベクトル

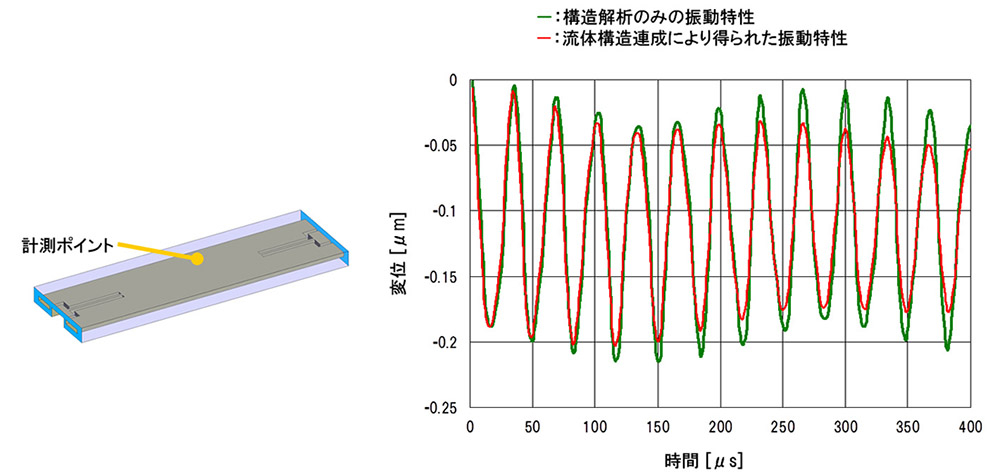

計測ポイントにおけるZ方向変位比較
