撹拌槽内部の非定常流れ場解析事例
こんな方におすすめ
- 攪拌槽の中の流れがどのようになっているのか確認したい。
- 実験にかかる時間やコストを減らしたい。
- 最適なインペラー位置、形状、サイズを決定したい。
撹拌槽内部の流れ場を可視化した事例です。
こちらの事例では、撹拌槽内部に気泡をバブリングし、その分散状態を可視化しております。
このように流体解析を用いることで、撹拌槽内部の流れ状態を把握できるだけでなく、その撹拌効率を予め予測することが可能になります。
また実際の流れ場を模擬することで下記評価指標も計算結果として算出することができます
- 単位体積当たりの撹拌動力
- 動力数
- せん断速度分布
- 濃度分布(複数成分の撹拌が目的の場合)
- 総括物質移動係数分布
これらの指標を活用することによって、ラブスケールから実機へのスケールアップにも活用することが可能です。

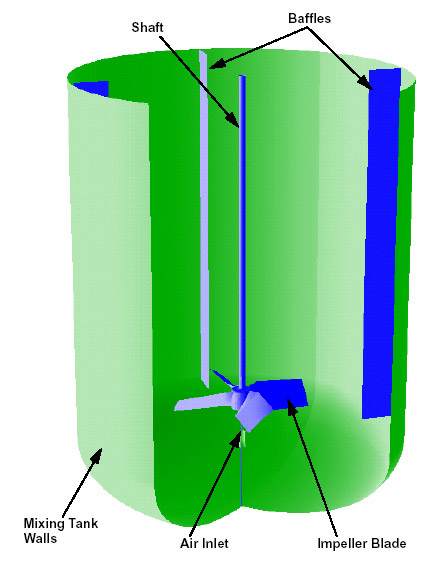

解析モデル
解析結果
気泡の体積分率

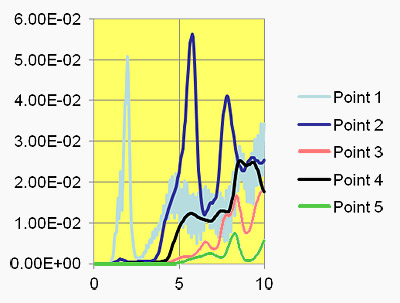

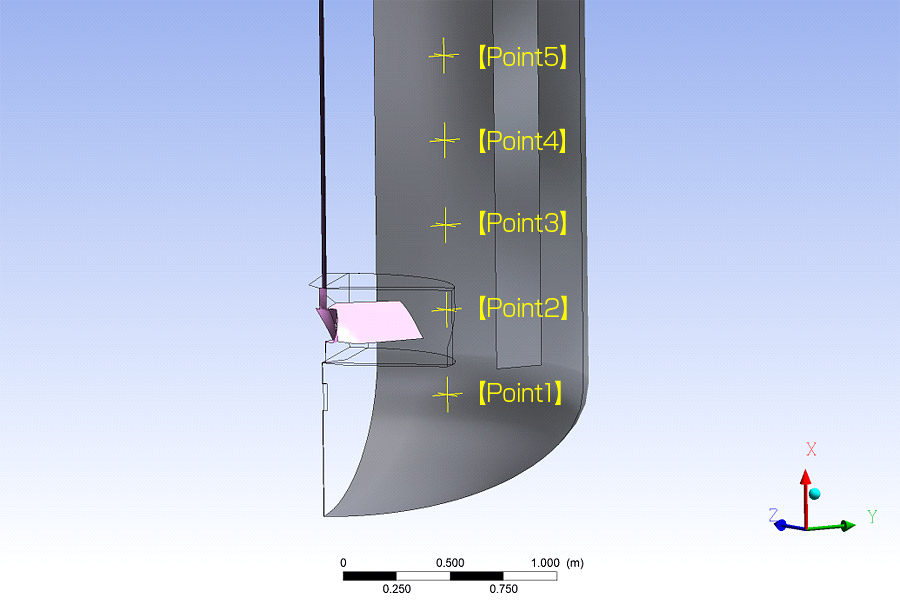

計測点での体積分率の変化
解析種類
