解析事例
バッテリセルの冷却設計
こんな方におすすめ
- 冷却システムにおける温度のフィードバック制御を解析したい。
- フィードバック制御の制御パラメータを最適化したい。
Ansys Fluentで設計した40万W/m3の熱源を持つバッテリセルの温度を 310K に維持するためにバッテリセルに入出力する冷媒流量をAnsys Simplorerでフィードバック制御した設計例です。 Ansys Fluentで設計したバッテリーセルの温度をAnsys Simplorerで制御するシステム概要を図1に示します。
解析モデル

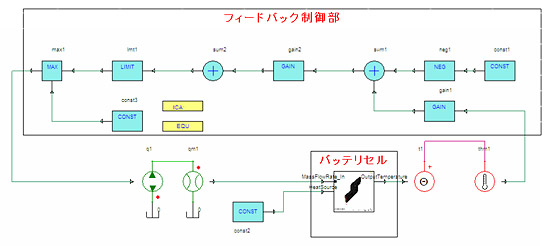

図1:Ansys Fluentで設計したバッテリセルの温度をAnsys Simplorerで制御するシステム図
解析結果
温度が310K に保たれているのが確認できます。

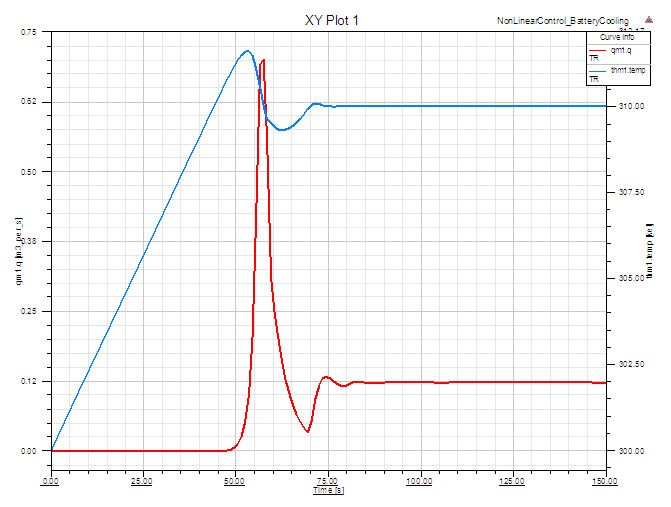

バッテリセル入口の流量[kg/s](赤色)とバッテリセル出口の温度[K](青色)
効果
Ansys Simplorer を使うことで Ansys Fluentだけでは設計できないバッテリなどの冷却システムの温度のフィードバック制御や制御パラメータの最適化を行うことができます。
