解析事例
焼却炉(2次燃焼室)の熱流体解析事例
こんな方におすすめ
- 燃焼炉内の温度分布/速度分布/排ガスの濃度分布を把握したい
燃焼炉内の温度分布、濃度分布を解析する事例です。こちらの事例では焼却炉(2次燃焼室)内部の流れ場を解いていますが、幾つかの解析方法が考えられます。
例えば、バーナー近傍にて燃焼反応が完了していると仮定できるのであれば、燃焼排ガス組成を流入条件として与え、炉内での混合状態を解析する方法が取られることがあります。一方、バーナー近傍の詳細な温度分布、濃度分布をみたい場合や、燃焼炉全体で反応が起きていると考えられる場合は、多成分(化学種)流れ解析に、燃焼反応モデルを組み込むことで、より厳密な解析を行うこともできます。

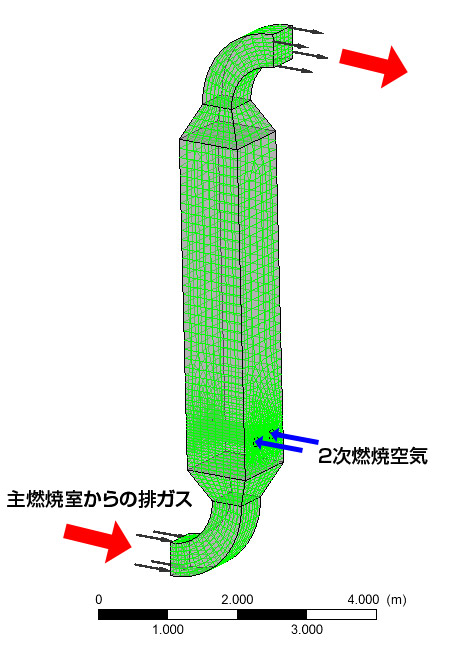

解析モデル
解析結果

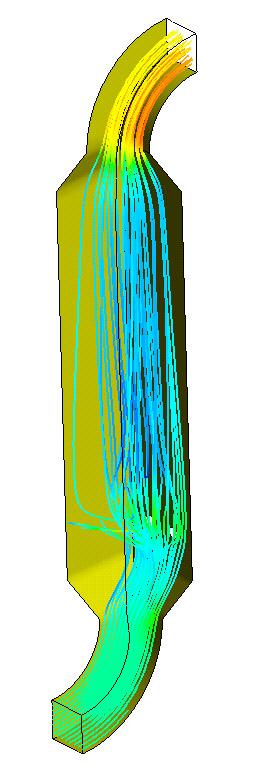

主燃焼室からの
排ガスの流線

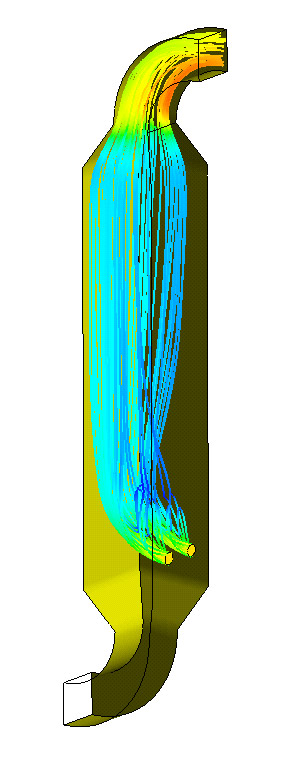

2次燃焼空気の流線

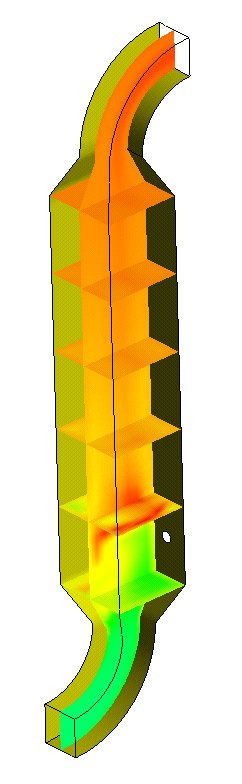

温度分布

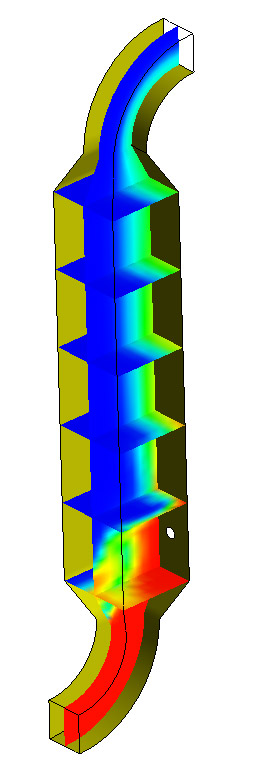

COの濃度分布
