解析事例
スピーカーの音響周波数応答解析
こんな方におすすめ
- Ansysをお持ちで、有限要素法（FEM）の音響解析を実施したい。
- 周波数応答の音響解析を実施したい。
- 直感的に音響解析を実施したい。
スピーカーのコーン部に速度荷重を設定し、音響空間における音圧レベル分布を計算します。
周波数応答解析となりますので、スピーカーからの特定の周波数における音圧の計算がされます。

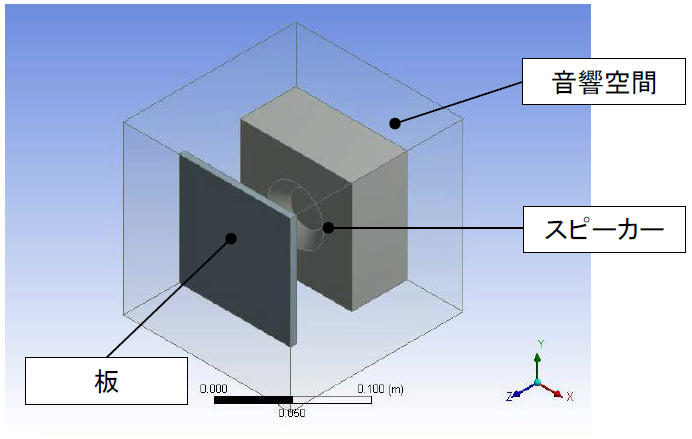

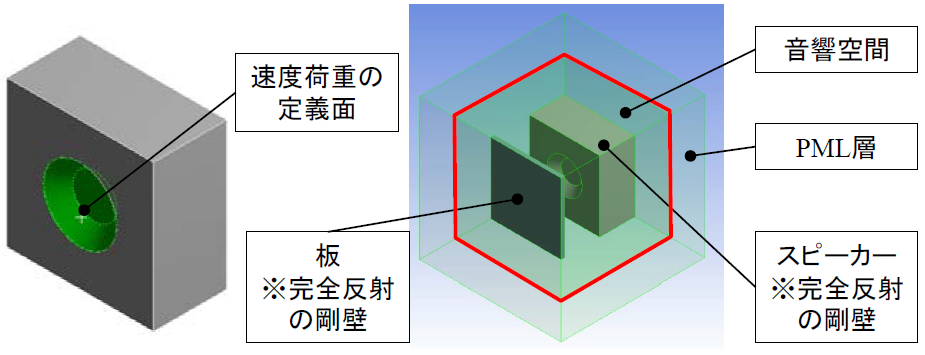

空気層のみを音響空間としてモデル化し、空気の外側はPML層を定義して無限境界として設定します。また、構造体との境界面は剛壁（完全反射）として扱われます。
速度荷重が与えられた面付近の音圧レベルは大きくなっており、放射された音が板の境界面で反射しているのがわかります。一方、板の反対側とスピーカーの後ろ側は音圧レベルが低くなっているのが確認できます。
解析結果

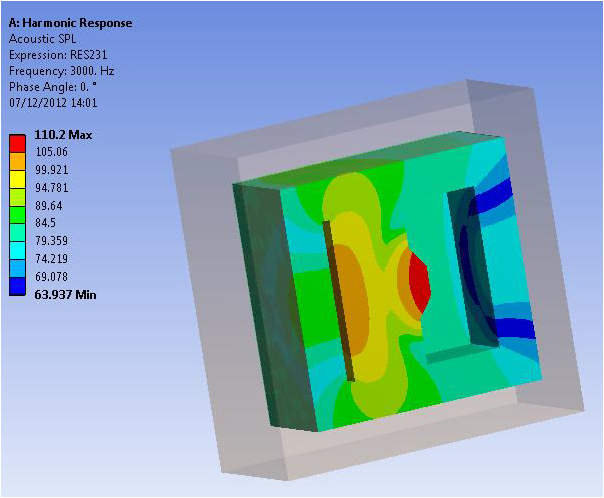

図.音圧レベル分布

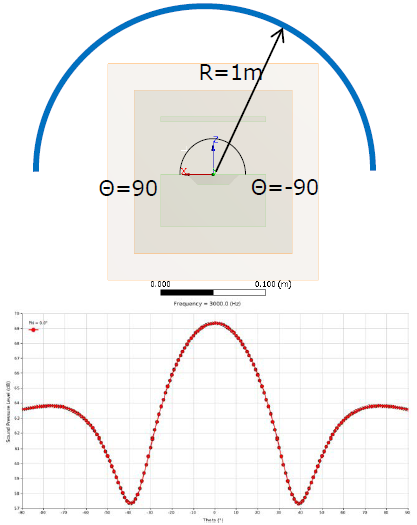

図.遠距離場音圧レベル
（スピーカー面より1m距離）
