Ansys Zemax OpticStudio 2026 R1
2026年3月リリース
Ansys Zemax OpticStudio 2026 R1では以下のような新機能の追加や機能改良が施されました。
NSC スポットダイアグラム(PREMIUM およびENTERPRISE エディション)
新しくNSCスポットダイアグラム解析が利用可能になり、ノンシーケンシャルモードで画質を直接評価するネイティブな方法が提供されます。本解析では、NSC光線をユーザー定義のシーケンスに沿って追跡し、選択したオブジェクト面における空間分布または角度分布を表示します。これにより、NSCモードを終了することなく、連続的なスポット解析ワークフローを実現します。
NSCスポットダイアグラムは、[シーケンスセレクター](SequenceSelector)と連携されているため、ユーザーは個々のシーケンスまたはシーケンスグループを解析できます。これには、複雑に折り畳まれた光路やマルチパス光路などが含まれます。プロットされた各シーケンスについて、解析はRMSおよびGEOスポット半径、光束、および基準座標を報告され、オプションでサポートされている場合には回折限界エアリーディスクを可視化します。これにより、VR/MRシステム、HUD、コンパクトな折り畳み光学系、カメラモジュールのゴースト光路などのアプリケーションで画質を評価しやすくなります。
本解析は、複数の波長、構成、偏光、光線分割、散乱をサポートし、基準点の定義、プロットスケール、インスタンス選択に対する柔軟な制御を備えています。シーケンスが定義されていない場合、Zemax OpticStudioは、迅速な評価を容易にするため、直線光路を自動的に生成します。
さらに、新しいRSNメリットファンクションオペランドが導入され、指定されたオブジェクト面、シーケンス、インスタンス、波長について、RMS NSCスポットサイズで直接最適化が可能になりました。これにより、設計者はカスタムAPIスクリプトを使用せずに、NSCの画質指標を最適化ワークフローに直接組み込むことができます。

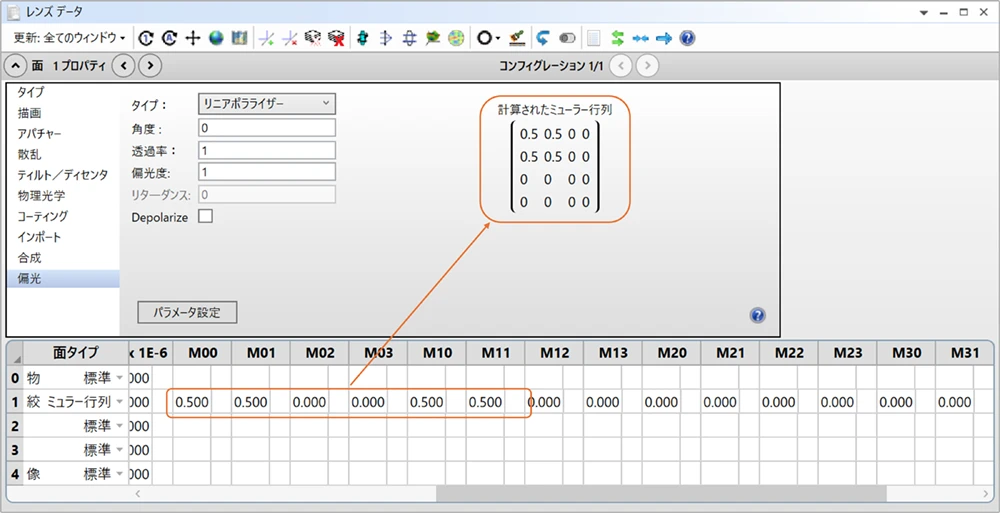

ミュラー行列面およびオブジェクト (すべてのエディション)
ミュラー行列形式を用いた偏光効果の定義およびシミュレーションに関する新機能が利用可能になり、シーケンシャルモードとノンシーケンシャルモードの両方において部分偏光および脱偏光を引き起こす光学コンポーネントをより正確にモデリングできるようになりました。
新しい[ミュラー行列](MuellerMatrix)面およびオブジェクトタイプが利用可能になり、ユーザーは4×4のミュラー行列を使用して任意の偏光素子を直接定義できるようになりました。これらのコンポーネントは、オプションの脱偏光フラグを通じて部分偏光挙動をサポートしているため、脱偏光フィルター、偏光感度を持つコーティング、偏光制御コンポーネントなど、実際の要素をモデル化することができます。
設定を効率化し、手動での行列入力を低減するために、[ジョーンズ行列] (Jones Matrix) およびミュラー行列面またはオブジェクトを扱う際、[レンズデータエディタ] (Lens Data Editor) と[ノンシーケンシャルコンポーネントエディタ] (Non-Sequential Component Editor) の両方に新しい[偏光] (Polarization) タブが追加されました。このタブでは、偏光板や波長板などの一般的な偏光素子のガイド付き定義が提供され、結果として得られるジョーンズ行列またはミュラー行列のライブプレビューと、ワンクリックでのパラメーター適用が可能です。これらの改良により、上級ユーザーのための完全なミュラー行列レベルの制御を維持しながら、偏光ワークフローをより迅速かつ直感的に操作できるようになります。

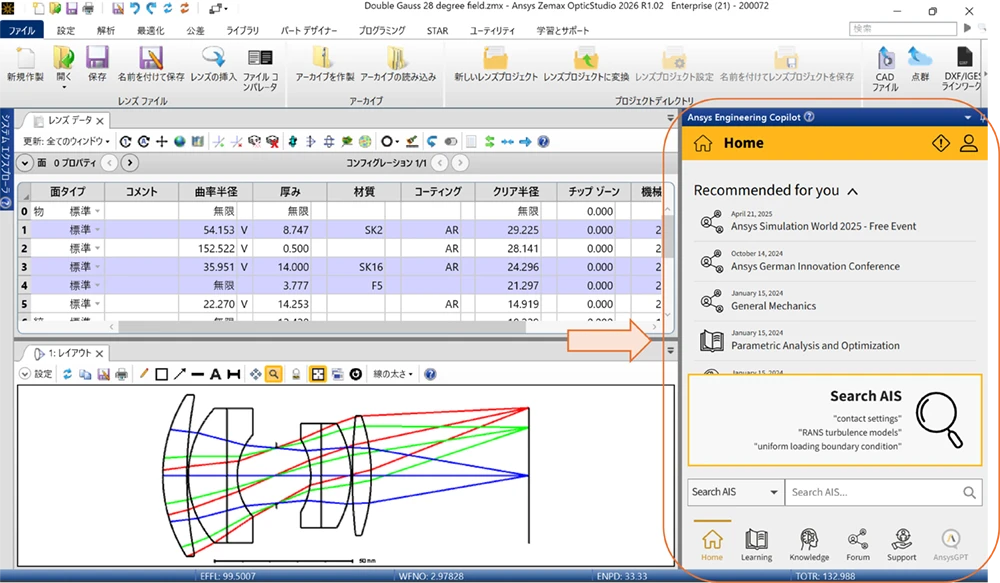

ANSYS ENGINEERING COPILOT (すべてのエディション)
Ansys Engineering Copilotは、Zemax OpticStudio ワークスペース内で直接、Ansysのナレッジリソース、学習コンテンツ、フォーラム、およびAnsysGPT™に、一元的にアクセスできる新しい製品内インターフェースです。
Ansys Engineering Copilotは、AnsysGPT AI+ライセンスを保有するユーザーが利用でき、Zemax OpticStudio内にドッキング可能なウィンドウとして開くことができます。ユーザーは、アプリケーションを離れることなく、技術コンテンツの検索、厳選された学習教材の探索、コミュニティディスカッションへのアクセス、AnsysGPT™との対話を行うことができます。必要なライセンスを持たないユーザーの場合、CopilotボタンはAnsys Innovation Space に置き換えられ、外部ブラウザで同等のリソースが開きます。
この新たなエントリーポイントをサポートし、Zemax OpticStudioをAnsysのより広範なユーザーエクスペリエンスに整合させるため、リボン内のドキュメントおよび学習リソースの編成方法を一部アップデートしました。以前のヘルプタブは[ユーティリティ] (Utilities) に名称変更され、ドキュメント関連の操作は再構成された[学習およびサポート] (Learning and Support) タブに統合されました。このタブでは、コンテンツが[学習およびサポート](LearningandSupport)、[ドキュメント](Documentation)、および[リソース](Resources)の明確なセクションにグループ化され、Ansysオンラインドキュメント、スクリプトリソース、新機能コンテンツ、リリースノートに直接リンクする動作が追加されました。
さらに、従来のZOS-APIシンタックスガイドを[スクリプトヘルプ] (Scripting Help) に置き換えることで、ZOS-APIドキュメントへのアクセスが効率化されました。スクリプトヘルプは、Ansys Developer Portalにリンクし、最新のAPIリファレンス、例、テンプレートを提供します。
また、本リリースでは、Ansysソフトウェアのインタラクティブなオフラインヘルプを提供するアプリケーションAnsys Local Help Viewerとの互換性も導入されています。ユーザーは、Ansys Download Center からHelp Viewerをインストールし、Ansys Help Configuration Toolを使用して、Zemax OpticStudio をローカルにインストールされたドキュメントに接続し、インターネット接続がなくても関連するヘルプコンテンツにアクセスできるようになります。
これらの変更により、Zemax OpticStudio 全体のヘルプ、学習、サポートリソースにアクセスするための一貫性が向上し、見つけやすい方法が提供されると同時に、より高度なAI支援ワークフローの基盤が整えられます。

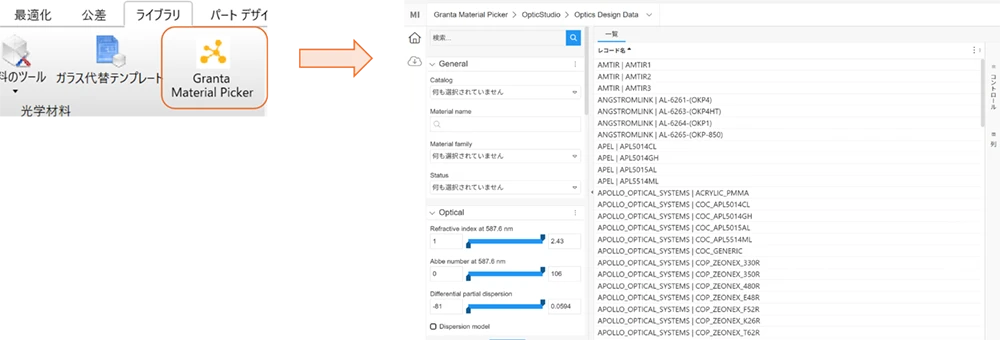

GRANTA MATERIAL PICKER (すべてのエディション)
Granta Material Pickerは、Ansys Grantaデータベースから光学材料を参照、フィルタリング、検査し、選択した材料をZemax OpticStudio材料カタログに直接インポートできる新しいツールです。
Granta Material Pickerは、光学特性、熱特性、物理特性、機械特性、化学特性、コスト関連特性にわたる、高度なフィルタリング機能を提供し、設計者が屈折率、アッベ数、熱膨張係数、有効波長範囲などの基準に基づいて大規模な材料ライブラリを絞り込むことを可能にします。フィルタリングされた結果は、屈折率、分散、波長に対する内部透過のプロットを含む、選択可能な列と詳細な材料データシートを備えたカスタマイズ可能なリストビューで確認できます。
選択した材料を一括で取得し、新しいASCII Glass File (AGF)カタログとして保存できます。このカタログは現在のZemax OpticStudioセッションに自動的に読み込まれ、既存の材料選択ツールで即座に使用可能となります。これにより、材料探索が効率化され、外部材料カタログを手動で管理する必要性が軽減されます。
Granta Material Pickerはライブラリタブからアクセスでき、Ansys Grantaコンテンツに接続するにはAnsysログインが必要です。

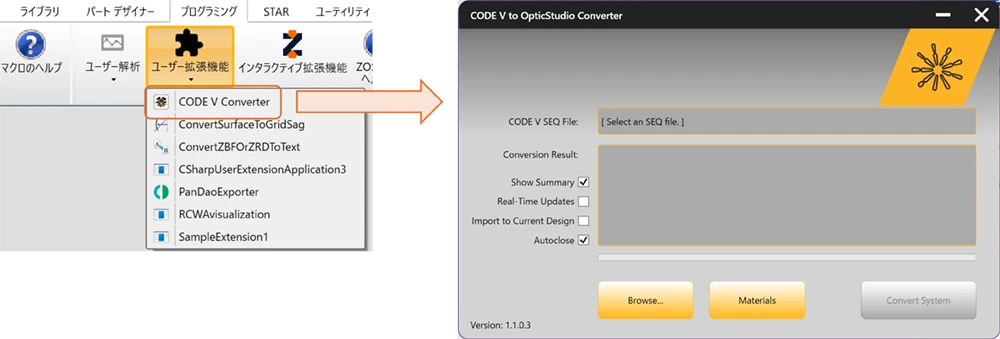

CODE V CONVERTERの機能強化 (すべてのエディション)
CODE V Converterが強化され、変換時における光学材料のインポート方法をより細かく制御できるよう強化されました。
新しい材料構成インターフェースが利用可能になりました。このインターフェースを使用すると、ユーザーはカスタム材料マッピングルールを定義でき、テキストベースのCODE V 材料名を特定のZemax材料カタログの材料に明示的にマッピングすることが可能になります。これらのルールは変換時に自動的に適用されるため、一貫性が向上し、インポート後の材料の手動再割り当ての必要性が軽減されます。
材料マッピングルールは、必要に応じて有効または無効にでき、コンバーターの更新時に保持されます。この機能強化により、特に完全な材料定義が必要な下流のAnsysツールでさらに使用される設計において、よりロバストな材料変換ワークフローが実現されます。
LUMERICAL DLL 用の新しい統合データ形式 (LSWM、METALENS) (すべてのエディション)
2025 R2.02で導入された最初のメタレンズDLL のサポートに続き、LSWM静的リンクDLL において統合されたLumericalサブ波長データ形式のサポートが追加されました。
LSWM静的リンクDLLは、従来の.json形式に加えて、バイナリ形式の.lswmおよび.lmapファイル形式をサポートするようになり、サブ波長応答およびマッピングデータをより効率的に処理できるようになりました。
本リリースでは、LSWM静的リンクにも改良された補間法が含まれており、サンプリングされた応答点間の補間時のエネルギー損失を回避することで精度が向上しています。
既存の.jsonワークフローは、後方互換性のため引き続き完全にサポートされます。
