PCB-CADとの連携事例PCB（プリント基板）面付けソリューション

異種PCBの面付けソリューション

PCB（プリント基板）製造用の面付けとは別に、部品実装のPCB面付けが必要になるケースが増えています。
多くの場合、この作業はPCBレイアウト設計者が行うことになりますが、専用のツールがないと煩雑な作業で時間が掛かるだけでなく、ミスが発生する可能性も増えます。

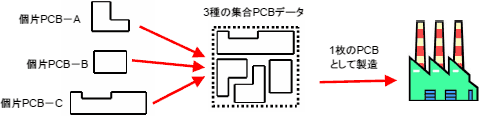

CAM350の「マージデザイン」機能を用いることで、複数種類のPCBデータを自由に組み合わせてレイアウトすることができ、複雑な面付けも簡単に行えます。

ソリューションのフロー

1. 個片（単体）PCBの製造用データ（ガーバー、NCドリル、ODB++など） を入手
2. 製造用データを、オートガーバー機能を使ってCAM350に一括読み込み
3. 個片PCBのデザインデータ（.cam）を保存
4. 集合用PCBに個片のデザインデータをマージし、レイアウトする
   層数が異なる（4層と6層など）場合でも、レイヤマッピングの設定で対応可能
5. レイアウトが完成したら、集合状態のガーバーとドリルデータを出力し、製造手配

ソリューション導入における効果
