Ansys Granta Selector/Ansys Granta Materials Data for Simulation
製品概要
Ansys Granta Selectorは材料選択と材料特性をグラフィカルに分析するため の業界標準ソフトウェアです。何万種とある材料から適切な材料を選択するには、材料価格、環境に対する影響、関連する類似材料といった情報をいち早く入手する必要があります。しかしながら、調査には膨大な時間を要するため、新しい材料を検討する際の課題となってきました。
Granta Selectorを使用すれば、ものづくりにおいて重要な要素である材料選択を性能、コスト、環境を考慮し迅速に評価して最適な材料候補を特定できます。最初から最も有望な材料に集中できるので、コストのかかる開発の繰り返しや遅延を防ぐことができます。
特徴
材料データの検索、プロット、および比較
豊富で検索しやすいデータベース”Material Universe™”に迅速にアクセスできます。約4,000のエンジニアリング材料データを使用してインタラクティブにチャート作成及び比較が行えます。
材料選択
実績のある材料を簡単に選択できるため、開発初期段階での材料選択を的確に行えます。
等価な代替材料
材料の供給、規制、コストの増大、または陳腐化に関する問題に迅速に対応します。 ボタンを押すだけで同等または類似の材料を見つけ、簡単に材料特性を比較できます。
コストを最小限に抑える
機能単位あたりのコストを算出するツールを使用して、設計の初期段階で低コスト化の道筋を見つけることができます。
材料開発
グラフィカルツールを使用して、市場に訴求できる新しい材料の優位性を容易に特定できます。
軽量化とハイブリッド材料
Hybrid Synthesizer™モデルを用いて仮想実験を行うことで、材料特性の予測や開発時間の短縮および材料試験の方向性を決めることができます。
エコデザインと規制物質
エコマテリアルおよび規制物質の詳細なデータにより、設計段階から環境への影響を低減し、規制物質のリスクを最小限に抑えます。
機能

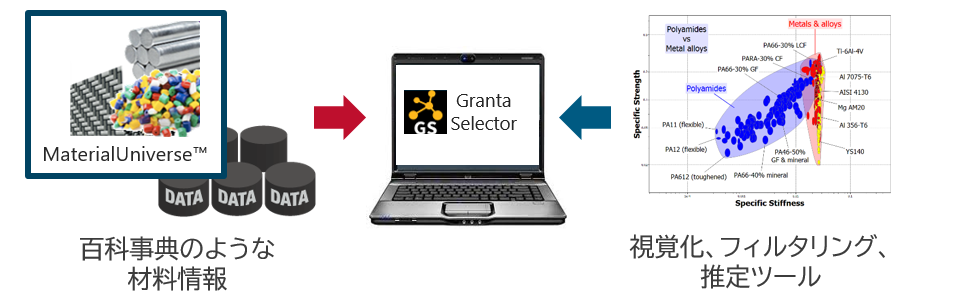

材料データの百科事典「Material Universe™」
Granta Selectorの中心となるのは、材料特性とプロセス特性の独自のデータベースMaterial Universe™です。Material Universeは約4,000のエンジニアリング材料をカバーしており、世の中で購入可能なほぼ全ての材料特性データを提供いたします。このデータベースの特徴として、製造工程の違いに依存する材料特性の違いまでを考慮したデータが提供されていることが挙げられます。

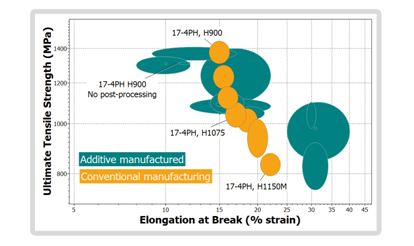

下記の図はAdditive Manufacturing付加製造技術（以下AM）と従来技術により製造された材料の性能を比較した例です。AM（緑色）と従来の技術（オレンジ色）によって製造された析出硬化ステンレス鋼(17-4PH)の強度と伸び特性を示しています。
Material Universe™を利用したAdditive Manufacturingの材料選択の例
利用可能な材料データ一覧
| 製品名称 | 含まれるデータ |
|---|---|
| Granta Selector (コア) |
Material Universe データ。材料情報の閲覧および検索。プロットと比較。材料の選択と代替のサポート。シミュレーションをサポートするJAHMカーブデータ。 |
| Advanced Materials-Polymers (オプション) |
M-Base、および Prospector® (旧 IDES) のプラスチックデータに加え、ChemRes (耐薬品性および耐溶剤性)。プラスチックおよび熱可塑性エラストマ (TPE) 用。 |
| Advanced Materials-Metals （オプション） |
MI-21 金属、SteelSpec および StahlDat SX 鋼。金属の検討 (たとえば、グローバルな等価材料など)用。 |
| Advanced Materials-Aero (オプション) |
MMPDS 航空宇宙用合金およびコーティングデータベース、航空宇宙、防衛、モータースポーツ、エネルギー、および関連産業向け。 |
| Advanced Materials-Additive (オプション) |
Senvolデータベース。950以上の産業用装置に関する構成情報（造形領域サイズ、装置サイズなど）、および1,700以上の加工材料と供給材料に関する情報（機械的特性、粉体/液体の物理特性など）が含まれる。 |
| Advanced Materials-Composite (オプション) |
Firehole Composites、およびMIL-HDBK-17。連続繊維補強ポリマーの加工、機械的および熱的特性や、ポリマー・金属・セラミックを母材とする複合材の各種試験データを提供。 |
| Advanced Materials-Medical (オプション) |
ASM Medicalデータセット。整形外科、心臓血管、神経、外科の使途で使用される材料の詳細な物理的特性と生物学的反応データを含有。 |
| Advanced Materials-ESDU (オプション) |
ESDU金属材料データハンドブックに含まれる航空宇宙用合金の設計強度データ。静的および動的材料挙動と高温での性能に関する情報を提供。 |
| Advanced Materials-Eco (オプション) |
Swiss Centre for Life Cycle Inventoriesが提供する材料および製造プロセスに関するエコインベントデータセット。4つの主要な指標（エネルギー消費量、温室効果ガス排出量、資源枯渇の可能性、水消費量）とその背景情報を提供。 |
| Advanced Electromagnetics (オプション) |
PCB材料 ソフト磁性材料、 永久磁石、 電磁波吸収材料の材料特性に関する7200以上のレコードを保持。 データベースには、 製造業者、 物理的・機械的・熱的・電気的特性などのデータが含まれており、Ansys Electronics Desktop、 Ansys Sherlock、 Ansys Workbench, Motor-CADにエクスポート可能。 |
材料特性のプロット機能
数多くの材料データから、目的の材料を選択することは非常に困難です。Granta Selectorは、必要な特性を基準として視覚化することにより、材料特性領域の把握が容易となり、材料選定の意思決定を推進します。

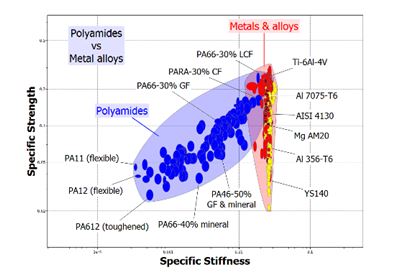

下のチャートは、縦軸が強度、横軸が剛性を表しており、ポリマー材料（青色のプロット）と金属合金（赤色のプロット）を比較した様子を表しています。
ポリマー材料と金属合金を比較した例
類似材料のリストアップ
軽量化、コストダウン、材料供給の停止など、様々な理由で材料を変更しなければなら ない場合があります。Granta Selectorは、ボタン一つで類似材料をリストアップすることができます。また、選択した材料を速やかに比較することができるため、目的の代替材料を迅速に選定することが可能です。
類似材料リストアップ
材料の比較
Synthesizer Tool/Eco Audit Tool
-

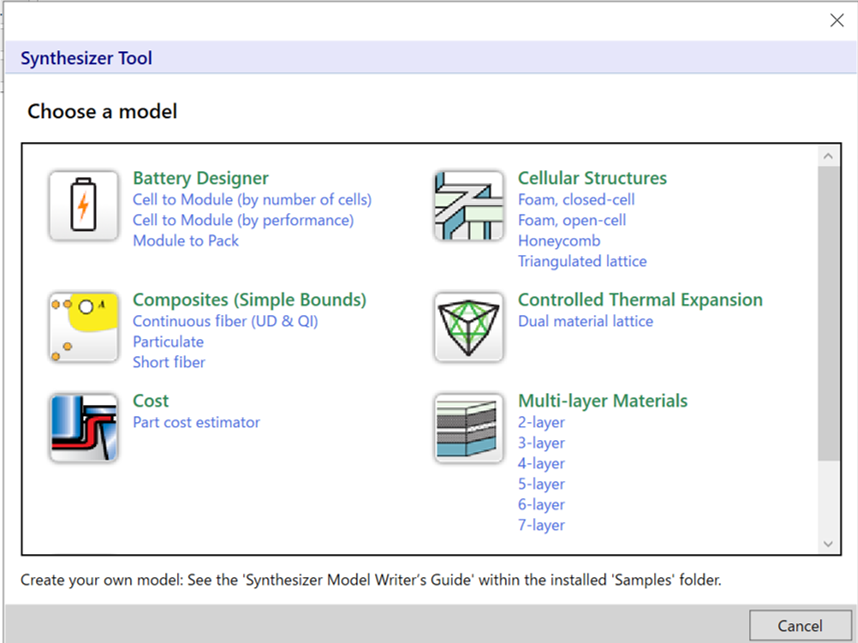

Synthesizer Tool
ハイブリッド材料及び構造の性能予測ができ、材料および加工コス トの推定をすることができます。 - Eco Audit Tool

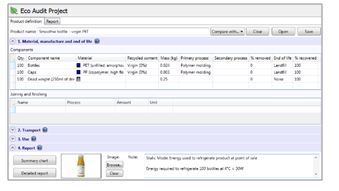

製品ライフサイクルの各段階からエネルギー使用量とCo2排出量を見 積もります。設計の初期段階で環境要因を考慮できます。
Synthesizer Tool
Eco Audit Tool
Ansys Materials Data for Simulation
Ansys Granta Materials Data for SimulationはGranta材料特性データのライブラリからシミュレーションで利用可能な740以上の材料を含んだパッケージ製品です。
Ansys Workbenchに搭載されており、容易に素早く材料選定をすることができます。
