Ansys Circuit (Ansys Designer)
SI/RF向け大規模回路シミュレータ
Ansys Circuitはこれまで Ansys Designer / Ansys Nexxim の名称で親しまれていた Ansys Electronics Desktop に統合された回路シミュレータです。Ansysの各種電磁界シミュレータとの協調解析可能な統合環境の下で、高速・高精度な回路解析や設計を実行することが可能です。
適用分野
- シグナル・パワーインテグリティ解析（高速シリアルチャネル、etc.）
- RF・マイクロ波回路（発振器、増幅器etc）
- 無線システム（送受信機、etc.）
- EMI解析
機能
パッケージと機能一覧
| パッケージと機能 | Ansys Electronics Pro 2D | Ansys Electronics Premium | Ansys Electronics Enterprise |
|---|---|---|---|
| 線形回路解析 | ● | ● | ● |
| DC解析 | ● | ● | ● |
| ハーモニックバランス / 発信機解析 | ● | ● | ● |
| トランジェント解析 | ● | ● | ● |
| 高速 / 統計的アイパターン解析 （QuickEye / VerifEye） |
● | ||
| IBIS-AMI解析 | ● | ||
| HSPICEインターフェイス | ● | ● | |
| Ansys電磁界ツールとの協調解析 | ● | ● | ● |
協調解析
- Ansys HFSS、Ansys Q3D Extractor、Ansys SIwave、PlanarEM とのダイナミックリンク機能
- Ansys HFSS、Ansys SIwave、PlanarEMとのPush Excitaion機能
出力結果
回路
- S/Y/Zパラメータ
- NF
- 電流・電圧波形
- スペクトラム
- アイパターン
- IMD
- ロードプルコンター
- コンスタレーション
特徴
回路解析
- Ansys Electronics Desktop の統合環境で動作する回路シミュレータ
- Ansys独自の State-Spaceモデルによる受動性、因果律問題に対応した高速・高精度なトランジェント解析
- QuickEye / VerifEye解析による高速アイパターン解析および統計的アイパターン、バスタブ解析
- Sパラメータ、Wエレメント、分布伝送線路モデルなど多数の周波数依存モデルのサポート
- Ansys HFSS、Ansys Q3D Extractor、Ansys 2D Extractor、Ansys SIwave との電磁界解析協調解析機能
- HSPICEインターフェースを使用することで、解析エンジンとしてHSPICEを使うことも可能
- チューニング、最適化、感度解析、統計解析機能
Sパラメータを含む回路でトランジェント解析を
行いアイパターンを表示
大規模なMMICを解析
サポートモデル
- Sパラメータエレメント（Nポート）
- IBIS / IBIS-AMI
- 各種 SPICE モデル
-受動デバイスモデル（レジスタ、インダクタ、キャパシタ）
-独立および制御ソースモデル
-JUNCAP モデルを含むダイオードモデル
-BJTモデル（Gummel-Poon、HiCum、VBIC、HBT）
-MOSFETモデル（BSIM3v3、BSIM4、MOS9、MOS1100、SOI、HiSIM、PSP）
-JFET/ MESFETモデル（Statz、TOM3、Materka、EEHEMT） - 伝送線路（Wエレメント、Tエレメント、Uエレメント）、分布伝送線路モデル
- Verilog-A モデル
QuickEye / VerifEye による高速アイパターン解析
QuickEye はAnsys 独自の高速アイパターン解析機能です。トランジェント 解析と比較して数倍の速さでアイパターン を求めます。
VerifEye は統計的アイパターン
解析機能で、バスタブ曲線やコンターなどでビットエラーレートを求めることが出来ます。
協調解析
- 電磁界シミュレータのパラメトリック解析と協調することにより、回路シミュレータのデータ補間機能を使い数多くのパラメータ値を計算可能
- 回路動作時の電流・電圧の条件から、電磁界シミュレーションの励振条件を決定するPush Excitationにより機器の実動作時の電磁界分布を求めることが可能

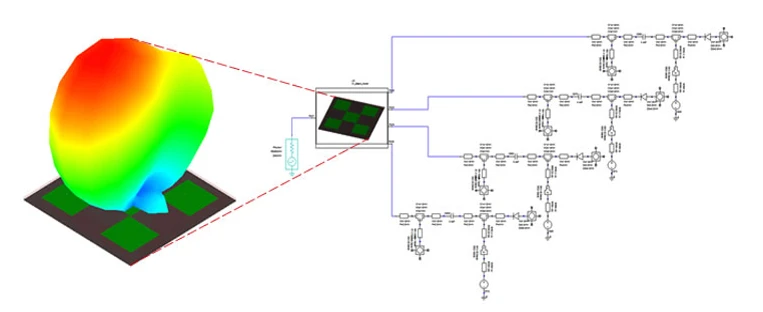

PlanarEM と回路との協調解析によるアンテナの放射特性
