CETOL 6σとは

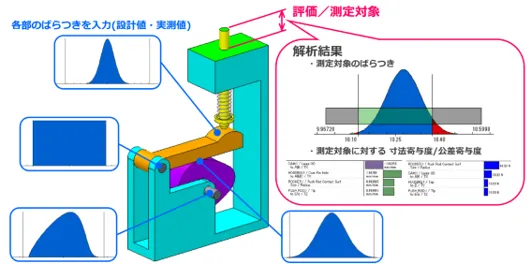

CETOL 6σだけが搭載しているシステムモーメント法は、製品性能に対する寸法変化の影響度を「寸法寄与度」として算出できます。

システムモーメント法はモンテカルロ法と異なり、モデルの関係性を関数として定義します。公差演算の研究を行う米ブリガムヤング大の「ADCATS（Association for the Development of Computer-Aided Tolerancing Systems ）」創設者であるDr. Ken Chaseにより開発されました。解析の入力情報となる寸法値は関数の変数として扱われるため、解析結果に対して、寸法値や公差など入力情報を変更すると瞬時に結果が更新されます。モンテカルロ法のように、設計条件を変更する度に再度多くの時間をかけて解析を実施するなどの時間的ロスがありません。

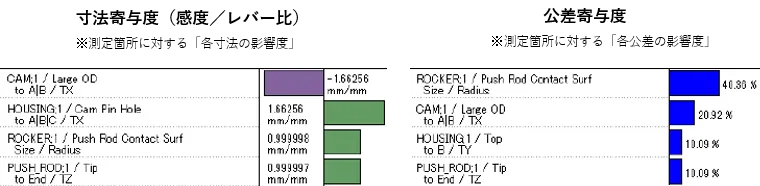

解析寸法に対する寸法値の持つ影響度の大きさを示す指標です。
※てこ比、またはレバー比とも呼ばれます。
寸法値が1mm（角度の場合は1deg）変わることで、解析結果が何mm（deg）変化するかを算出します。

右図の場合、測定対象を「gap」とすると、 gapに対するA寸法(d20)の寸法寄与度は1mm/mmです。これは、d20の寸法値が1mm増加すると、gap寸法は1mm増加することを示します。この寸法寄与度の値を把握することで、設計見直しなどの際に修正が必要な寸法（形状）が把握でき、ノミナル値の修正まで含めたばらつきのコントロールが可能になります。
