公差解析入門
隙間寸法とばらつきを計算してみよう (解答例)

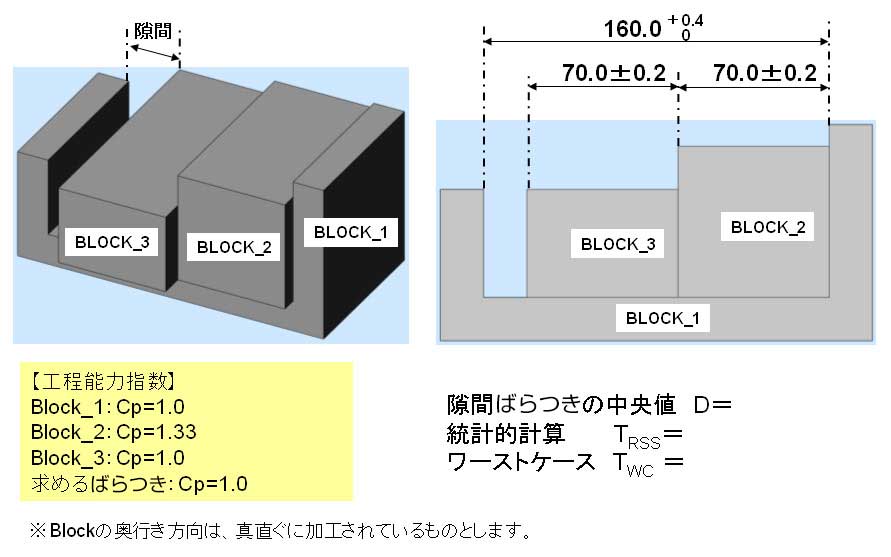

下図の隙間寸法とばらつきを計算してみましょう。
POINT
単に公差を積上げるのではなく、解析寸法(隙間)について公差（ばらつき）がどの様に影響するかを考える。
手順1 ポンチ絵を作成する
がたなどが存在する場合には、その影響も含めてポンチ絵を作成する。複雑になる場合には複数の絵に分けても良い。
手順2 方向を決める
方向を決めることで、計算時に加算or減算の区別がわかりやすくなる。また、複数の絵に分散しても方向の判別が簡単になる。
手順3 片側矢印の線で接続関係を視覚化する
計算に必要な寸法を明らかにする。
数字など付加することで、計算式との比較を判りやすくする。
数字など付加することで、計算式との比較を判りやすくする。
手順4 ポンチ絵を元に必要な寸法値、公差値を抽出
計算に必要な寸法を明らかにする。
数字など付加することで、計算式との比較を判りやすくする。
（寸法）D1, D2, D3 （公差） T1、T2、・・
片側公差が存在する場合は、±公差に変換する。

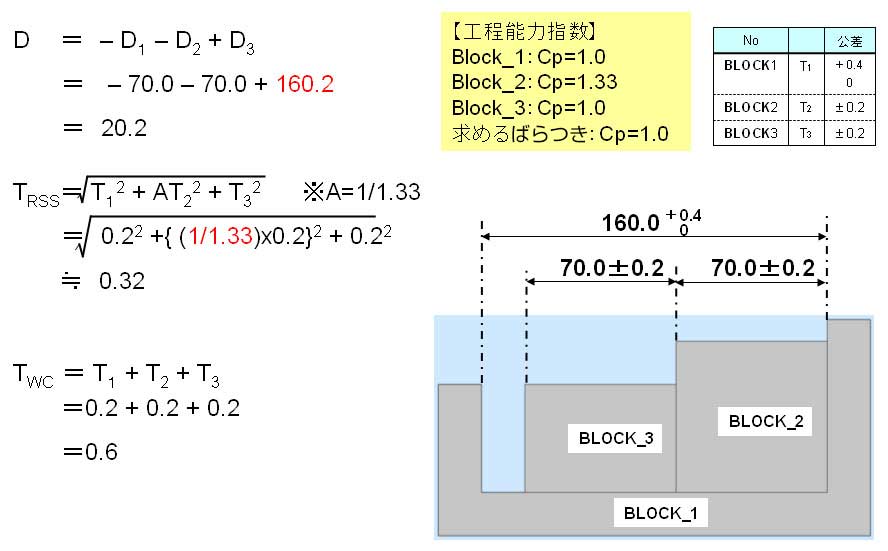

手順5 抽出した寸法値、公差値を元に計算を実施
解答
