国内ユーザー事例 解析ツールによる公差設計への取組み
そのコンセプトと活用するメリット
国内ユーザー事例 解析ツールによる公差設計への取組み
そのコンセプトと活用するメリット
公差解析の実施状況は年々増加傾向をたどり、「3D公差解析」への関心・取組みも進んできているのが現状です。しかし、「スキル不足」「業務多忙」「社内理解不足」などにより推進が困難という現場が多くみられます。
１次元的な公差の積上げ計算と 3D 公差解析では具体的にどのような点が異なるのでしょうか？本資料では、3D 幾何公差解析を導入された自動車メーカー様にもご協力いただき、3D公差解析ツールでの検証事例をご紹介します。
(本資料は2016年9月実施のセミナー「3D公差解析活用セミナー」の発表資料です。)
１次元的な公差の積上げ計算と 3D 公差解析では具体的にどのような点が異なるのでしょうか？本資料では、3D 幾何公差解析を導入された自動車メーカー様にもご協力いただき、3D公差解析ツールでの検証事例をご紹介します。
(本資料は2016年9月実施のセミナー「3D公差解析活用セミナー」の発表資料です。)
国内ユーザー事例 解析ツールによる公差設計への取組み : 資料サンプル

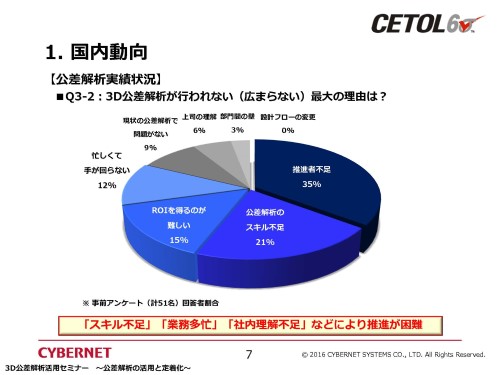

1.国内における公差解析実績状況
3D公差解析が行われない（広まらない）最大の理由は？3D公差解析を導入している（これから導入したい）最大の理由は？といった事前アンケートに基づく国内の公差解析実績状況をご紹介します。

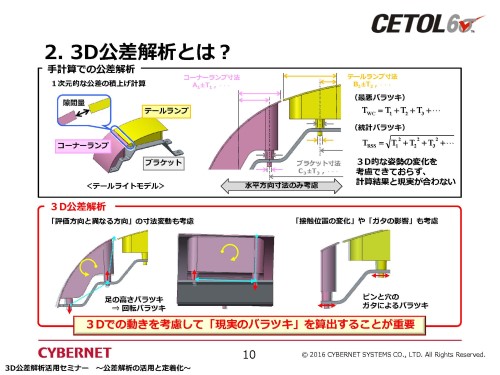

2.3D公差解析とは？
手計算での公差解析は水平方向寸法のみを考慮しており、3D的な姿勢の変化を考慮できないという課題が多くみられます。 「評価方向と異なる方向」の寸法変動のほか、「接触位置の変化」や「ガタの影響」考慮して、「現実のばらつき」を算出にはどうすればよいでしょうか？

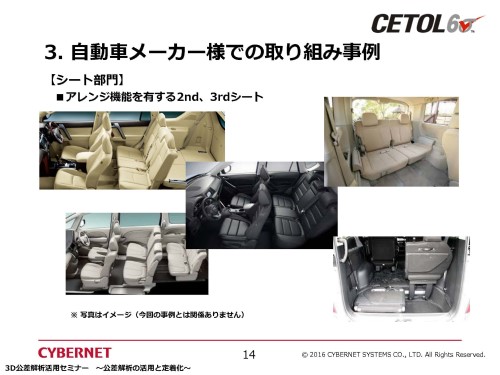

3.自動車メーカー様での事例
アレンジ機能を有する2nd、3rdシートの設計においては、寸法ばらつきによって使用時に「ロック部の干渉」が発生したり、組付時に「治具」が必要になったりという課題がありました。ツールにより評価箇所や組付条件、寸法、公差を入力することで、素早い改善検討が可能になりました。
＊続きはダウンロードしてお読みください。
