板成形専用プリ・ポスト

実際の成形工程に基づくメニュー構成により、直感的な操作で、解析モデルの作成から結果評価まで可能です。
また、複雑な解析設定を容易にするAuto Setup機能をはじめ、板成形解析に特化した機能が充実しています。

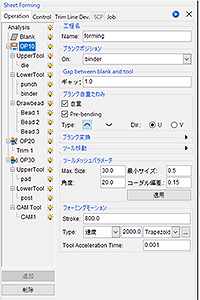

充実したプリプロセッサ

• 拘束・接触など必要な条件の自動生 成機能
• 豊富な材料データベースの提供
• 工具の自動ポジショニングを行い、工具の動きを事前に視覚的にチェック可能
• ドロービード
• ブランクのソリッド対応

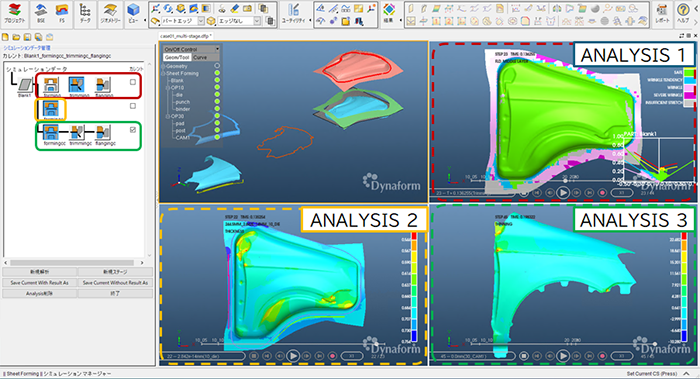

データマネジメントによる各シュミレーションの統合化

一つのデータベースで各方案が管理され、結果の比較が同じ画面上で可能です。

豊富な結果評価機能

（上図）：板厚分布のコンター図
（下図）：成形限界線図とそのコンター図

スプリングバック、変形図、板厚分布、FLD曲線、断面情報図、応力／ひずみコンター図など豊富な結果評価機能が用意されています。

業界最強クラスのメッシュ生成機能

オートメッシュ

業界最強クラスのメッシュ生成機能で板成形に最適なメッシュを生成します。
アダプティブメッシュ機能も装備されており、信頼性の高い解析結果を得ることができます。

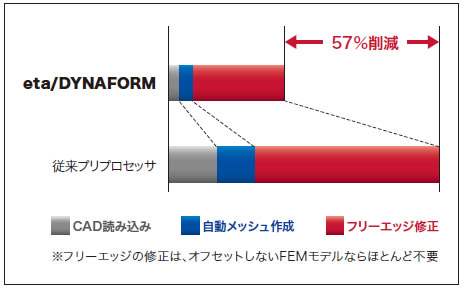

FEMメッシュ生成の工数低減効果

CADサーフェス数が450〜3,500の10モデルでの平均工数材
