金型強度解析、ブランク搬送解析、スクラップの挙動解析機能(DSAモジュール)

DSAとは、Die System Analysisの略で、プレス成形専用解析ツールから、ダイシステムのプロセス全体を解析するツールまでをサポートしております。

開発元はDSA解析機能の開発方針として、
「成形専用解析ツールだけでなく、ダイシステムのプロセス全体を解析するツールまでサポートできるソフトウェアの開発を目指す」
と掲げております。

それぞれの解析にあわせた専用GUIを用意しております。
ユーザーは必要な項目を選択、値を入力するだけでモデルをセットアップすることができます。

プレス成形解析以外では、以下の解析に対応しております。

  • 金型たわみ解析 / 金型強度解析
  • ブランク搬送解析
  • クラップの挙動解析

金型たわみ / 強度解析

剛体と仮定した通常の成形解析と金型を弾性体とした金型剛性解析を独立に行い、金型のたわみ、金型疲労耐久性の予測ができます。

金型内部の応力&ひずみの解析結果

機能

金型を剛体と仮定した一般的な板成形解析の結果を使用し、金型を変形可能な弾性体・ソリッド要素でモデル化し、金型の剛性解析を行います。

金型耐久性予測の解析結果

効果

金型のたわみ量や応力状態を把握することができます。
その結果を板成形解析にフィードバックすることで、より精度の高いスプリングバック解析を行うことも可能です。
また、金型の耐久性予測を行うこともできます。

解析事例

成形工程の結果から面圧を出力し、金型メッシュにマッピング

ブランクの搬送解析

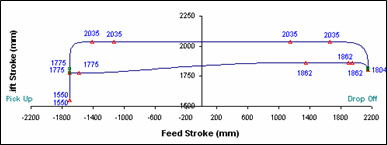

搬送機のモーションカーブを入力し、パネルのたわみ、応力などの結果から最適なモーションカーブ、あるいは搬送スピードが検討できます。

画像をクリックすると動画をダウンロードいただけます。

機能

搬送機のモーションカーブを入力し、パネルのたわみ、振動、応力状態を予測することができます。

効果

最適な搬送スピードや搬送機のモーションカーブ、ブランクのグリップ位置などを事前検討することができます。

スクラップの挙動解析

金型設計の初期の段階でトリムラインデザインの方案検討を可能にします。

機能

トリム工程で発生するスクラップの挙動を予測します。
金型設計の初期段階で、スクラップシュートの設計検討を行うことができます。

効果

事前にスクラップの挙動を解析しておくことで、ラインがストップする原因予測や対策の検討を行うことができます。

ダイ構造のセッティング解析

現在開発中でございます。次期バージョンにてリリースを予定しております。
