ファラデーローテータ
ファラデーローテータとは
ファラデー効果により偏光面を回転させるローテータ（回転子）です。ファラデー効果とは磁場の中で光が磁場方向に進むと偏光面が回転する現象のことです。このファラデーローテータは光線を一方向にのみ透過させるアイソレータを構成する光学素子として用いられています。アイソレータの構造は偏光子、回転子、検光子で構成されています。アイソレータの原理は、順方向の場合（図1）、入射光は偏光面の成分のみが通過しファラデーローテータにより45°に光は回転させられ検光子から出射します（回転角は磁場により変化します）。

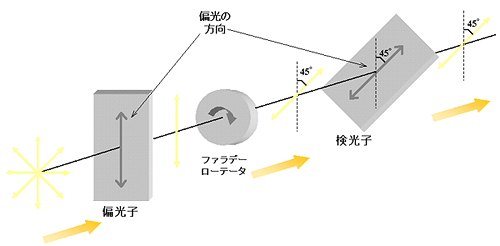

図1 ファラデーローテータ（順方向）
逆方向の場合（図2）、戻ってくる光が検光子を通過しさらにファラデーローテータにより45°回転させられます。そのため光は偏光面の成分と垂直になり偏光面で通過できずに遮断されます。反射光をレーザー光源に戻さないのでレーザー光源を保護し、安定な電気信号を伝送することを可能にします。

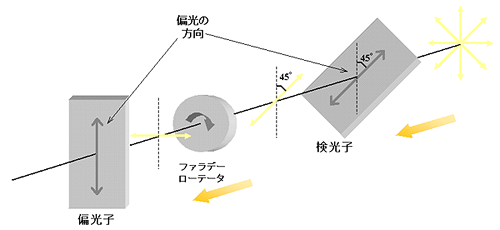

図2 ファラデーローテータ（逆方向）
