Ansys Sherlock

エレクトロニクス設計向け信頼性分析ソフトウェア

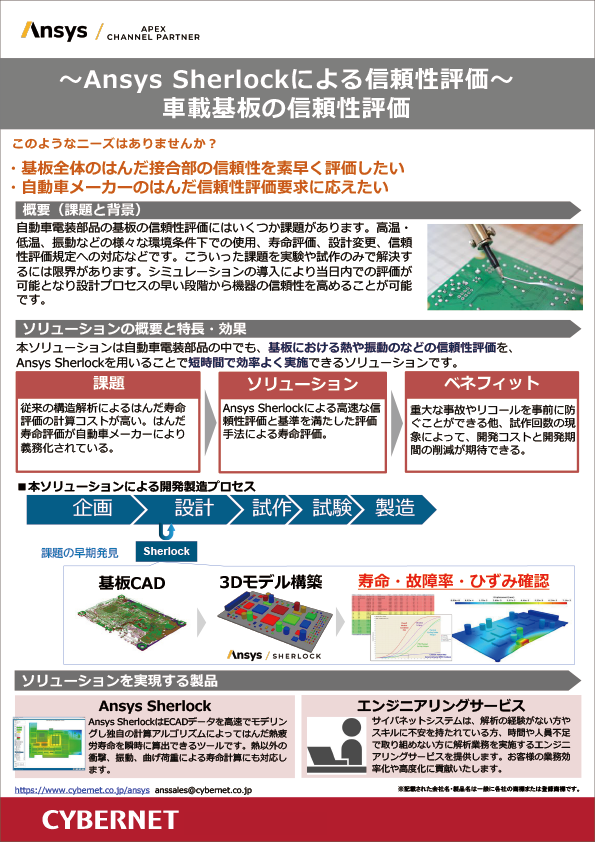

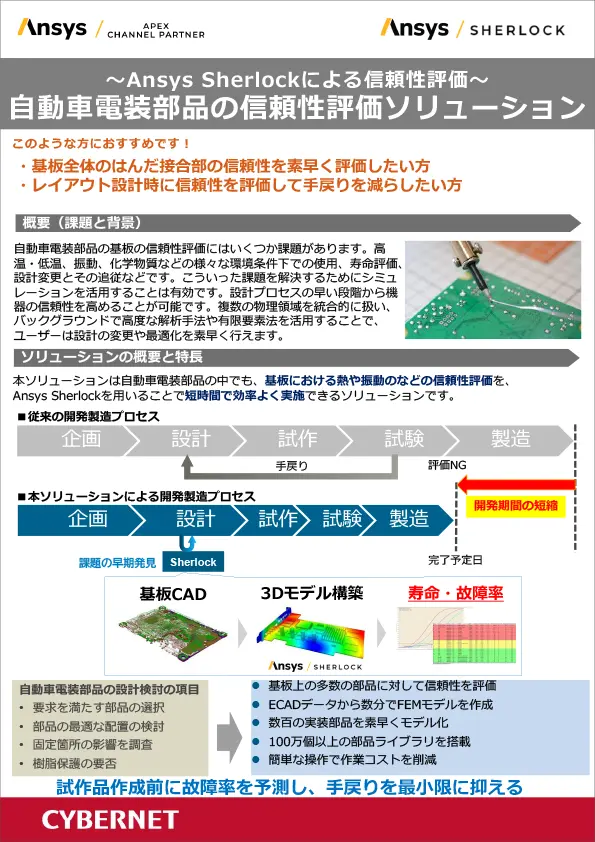

製品概要

Ansys Sherlock(シャーロック)はエレクトロニクス設計向け信頼性分析ソフトウェアです。プリント基板やアセンブリを正確にモデル化して設計プロセスの早い段階で製品の故障を予測できるようにすることで、エレクトロニクス設計における高速かつ容易な信頼性評価を実現しました。物理的なアプローチで信頼性評価を行う唯一のツールとして、Ansys Sherlockは、今日のエレクトロニクス製品でますます必要とされる回路基板、コンポーネント、システムに関する複雑な分析を可能にします。


応力分布 (2D)

応力分布 (2D)

特徴

設計、解析、信頼性評価、製造と試験など、製品開発サイクルにおけるあらゆる局面において課題を解決することができます。

  • 電気系CADデータをCAE用ファイルに変換
  • 製品の故障を予測
  • 製造性のための設計
  • 設計プロセスを最適化
  • 故障モードの影響を分析

機能

たわみ/曲げ変形

はんだ付け後のプロセスで、部品のひび割れ、パッドのひび割れ、またははんだの破損を引き起こす可能性のある過度の曲げがあるかどうか判断します。

コンフォーマルコーティング/ポッティング

ステーキングコンパウンド、アンダーフィル、コンフォーマルコーティング、 およびポッティング材料が電子ハードウェアの信頼性に及ぼす影響を評価します。

CAEインターフェース

FEMソルバー間でインポートおよびエクスポート可能。

温度ディレーティング

指定された動作または温度範囲外での使用を指摘。

トレースモデリング

プリント基板全体または特定の領域を明示的にモデル化することができます。電流、熱、または構造解析用にエクスポートできます。

セラミックコンデンサの摩耗故障

セラミックコンデンサ(MLCC)の故障までの時間を予測します。

電解コンデンサの摩耗故障

アルミ電解コンデンサの故障までの時間を予測します。

集積回路の摩耗故障

エレクトロマイグレーション、絶縁破壊、ホットキャリア注入、負バイアス温度不安定性に対する劣化アルゴリズムを使用して、集積回路の故障率と寿命を予測します。

ヒートシンクエディタ

入力フィールドとドロップダウンメニューを使用してピンとフィンのヒートシンクを作成し、それらをコンポーネントまたはプリント基板に接続します。

DFMEA

コンポーネントレベルのDFMEAの作成を半自動化します。
SAE J1739を含む任意のフォーム/スプレッドシートにエクスポートできます。

基板レベルのはんだ疲労分析

ダイアタッチ、BGA、QFN、TSOP、チップ抵抗、スルーホールなどのはんだ疲労を予測します。

システムレベルの3Dはんだ疲労分析

システムレベルの機械的要素(シャーシ、モジュール、ハウジング、コネクタなど)のはんだ疲労解析への温度の影響を組み込みます。

衝撃および振動分析

広い温度範囲(-55°C〜125°C)における衝撃および振動のもとでの固有振動数、変位、ひずみ、および信頼性を予測します。

メッキスルーホール疲労

IPC TR-579を使用してプリント基板のメッキスルーホール/ビアの疲労を予測します。

CAF(Conductive Anodic Filament)

プリント基板の設計と品質プロセスを業界のベストプラクティスに照らし合わせて、CAFのリスクを特定します。

PCB/BGA基板・スタックアップ

電気系CADからスタックアップを取得します(ODB++、IPC-2581、Gerber)質量、密度、面方向・厚さ方向のヤング率異方性、熱膨張率、熱伝導率を自動的に計算します。

ライブラリ

Sherlockが搭載するデータベースはユーザーによって拡張可能です。

パーツライブラリ

電子部品 製造元、部品番号、電気定格、温度定格、梱包情報

パッケージライブラリ

集積回路、ディスクリート、受動部品用のパッケージタイプ(BGA、QFN、SOIC、QFP、EIAケースサイズ、アキシャル、ラジアルなど)

マテリアルライブラリ

封止剤、アンダーフィル、サーマルインターフェース、ステーキングコンパウンド、コンフォーマルコーティング、およびポッティング材料を含む電子材料

ラミネートライブラリ

24社約800種のラミネート材(CEM1、FR4、BT、CE、ポリイミド、高温用、フレックス)

ソルダーライブラリ

SnPb、SAC305、SN100C、90Pb10Sn、Innolot*、MaxRel*、SACm*、90iSC*、M794を含む9種のはんだ材料 (* オプション)

基板ガラスライブラリ

エレクトロニクス業界で一般的な約100種類の基板用ガラス
