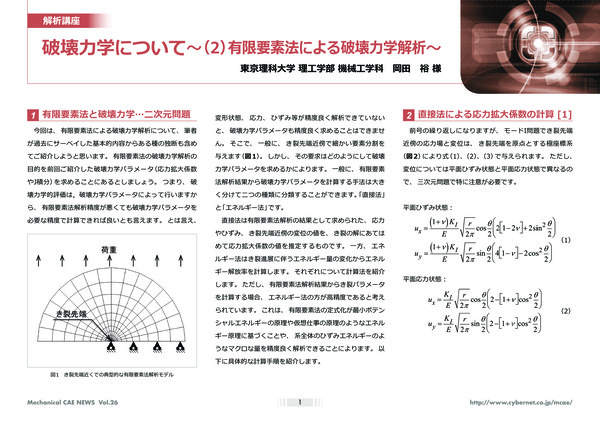

破壊力学について〜(2)有限要素法による破壊力学解析〜
東京理科大学 理工学部 機械工学科 岡田 裕 様

目次

  1. 有限要素法と破壊力学・・・二次元問題
  2. 直接法による応力拡大係数の計算 [1]
  3. エネルギー法による破壊力学パラメータの計算法
  4. 結び

1. 有限要素法と破壊力学・・・二次元問題

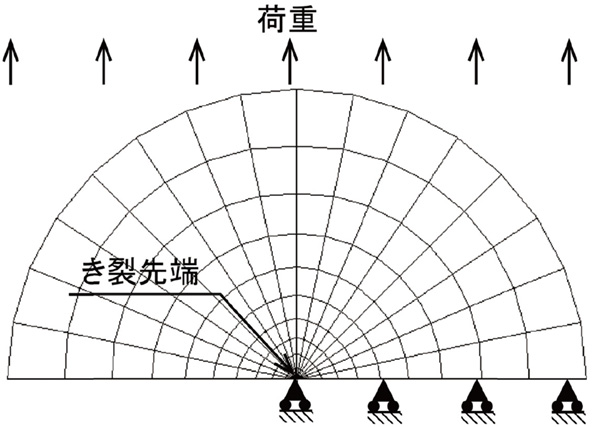

今回は、有限要素法による破壊力学解析について、筆者が過去にサーベイした基本的内容からある種の独断も含めてご紹介しようと思います。有限要素法の破壊力学解析の目的を前回ご紹介した破壊力学パラメータ(応力拡大係数やJ積分)を求めることにあるとしましょう。つまり、破壊力学的評価は,破壊力学パラメータによって行いますから、有限要素法解析精度が悪くても破壊力学パラメータを必要な精度で計算できれば良いとも言えます。とは言え、変形状態、応力、ひずみ等が精度良く解析できていないと、破壊力学パラメータも精度良く求めることはできません。そこで、一般に、き裂先端近傍で細かい要素分割を与えます(図1)。しかし、その要求はどのようにして破壊力学パラメータを求めるかによります。一般に、有限要素法解析結果から破壊力学パラメータを計算する手法は大きく分けて二つの種類に分類することができます。「直接法」と「エネルギー法」です。

直接法は有限要素法解析の結果として求められた、応力やひずみ、き裂先端近傍の変位の値を、き裂の解にあてはめて応力拡大係数の値を推定するものです。一方、エネルギー法はき裂進展に伴うエネルギー量の変化から...

続きはPDFダウンロードで御覧ください
