放射グラフ表示

概要

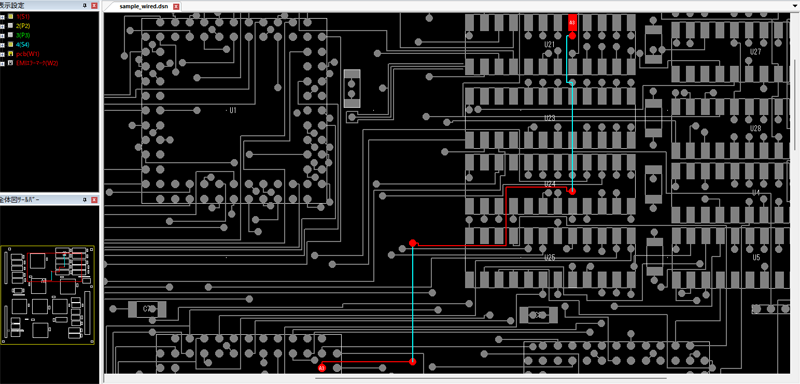

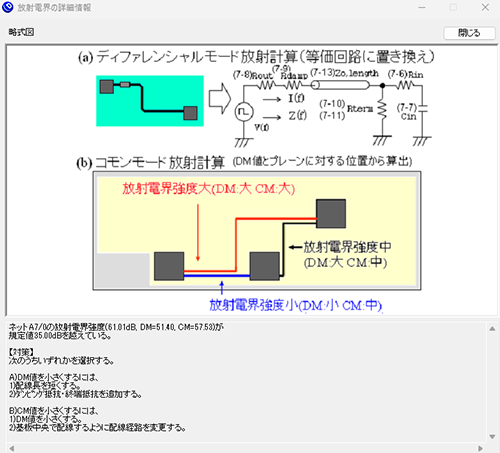

DEMITASNXのスタンダード版では、電界放射チェックにより、等価回路計算にてデファレンシャルモードおよびコモンモードの電界放射を算出し最大値をレポートします。　DEMITASNX Expert版では、電界放射チェック結果として放射グラフを表示することができます。

特長

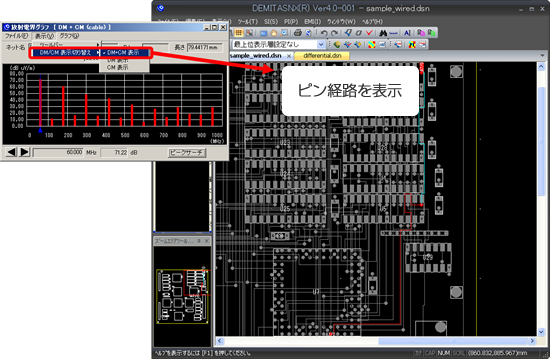

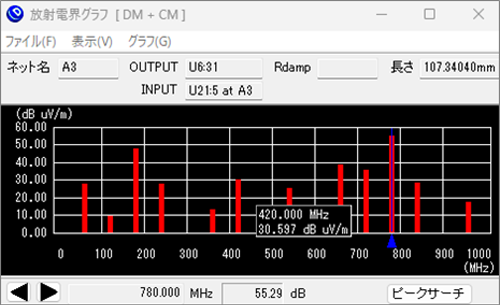

電界放射チェック結果として放射グラフを表示します。 信号毎の電圧波形の立ち上がり時間やダンピング抵抗値を変更でき、実際の放射に近い放射値の計算が可能です。　これにより電界放射の各周波数における放射量が分かるため配線特性の把握や対策を実施する手助けとなります。
