CAE用語辞典粘弾性 (ねんだんせい) 【 英訳: viscoelasticity / viscous elasticity 】

粘弾性とは、弾性体であるゴムのような伸び縮みする性質と、オイルのような流動とを兼ね備えた性質のことです。

    身近な粘弾性の例
  • スライム
    速い動きに対してはゴムのように振舞い、斜面に置いておけば液体のようにゆっくり流れ出す。
  • 寒天やゼリー
    普通は弾力のある固体だが、放っておくと徐々に変形していく。(流体のような性質を示す)

このような材料は、固体と流体の性質を併せ持っているといえます。

また、特徴的な性質として「速度依存」と「温度依存」があります。

    【速度依存の例】
  • ガムを手で持ってゆっくり引き伸ばすと、徐々に細くなりながら伸びていきます。(流体の性質)
  • ガムを床にたたきつけると、跳ね返ったり割れたりします。(固体の性質)
    同じ物体、同じ温度条件下においても与える物理条件(力の与え方)により挙動が異なります。
    【温度依存の例】
  • 冷蔵庫でガムを十分に冷やしてから食べると、ボロボロの食感になります。(固体の性質)
  • 暑い部屋に放置してあるガムを食べると、フニャフニャの食感。(流体の性質)
    同じ物体、同じ物理条件(力の与え方)においても温度条件により挙動が異なります。

粘弾性材料に荷重を負荷すると、荷重の負荷方法により、応力緩和またはクリープという性質が表れます。

  • 応力緩和
    一定のひずみをキープすると、徐々に応力が緩和する現象。

  • クリープ
    一定の応力をキープすると、徐々にひずみが増大する現象。

応力緩和やクリープを力学的に表すモデルとして、Maxwellモデルが考案されました。これはバネとダンパーを直列につないだものです。
(他にはバネとダンパーを並列につないだVoigtモデルもあります)

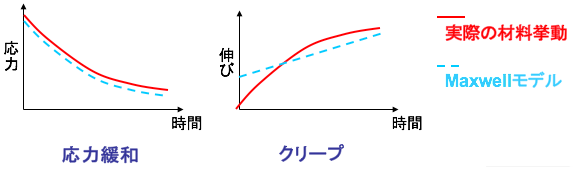

Maxwellモデルに荷重を負荷すると、以下のようになります。

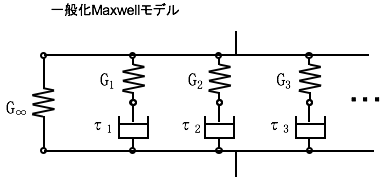

もっと複雑な材料挙動を表現するために、Maxwellモデルを並列につないだ一般化Maxwellモデルというものがあります。

CAEで一般化Maxwellモデルを利用するために、一般化Maxwellモデルの各バネの剛性をGi、ダンパーの緩和時間をτiとして、モデル全体の剛性をProny級数で定義します。
(緩和時間とは、剛性が初期の1/eになる時間のことです)

ここでG(t)を緩和弾性率と呼びます。

ANSYSにおける取扱い

関連用語

クリープ超弾性
