事例
ダクトの最適化事例
圧力損失を最小化した分岐ダクト形状を求めたものです。

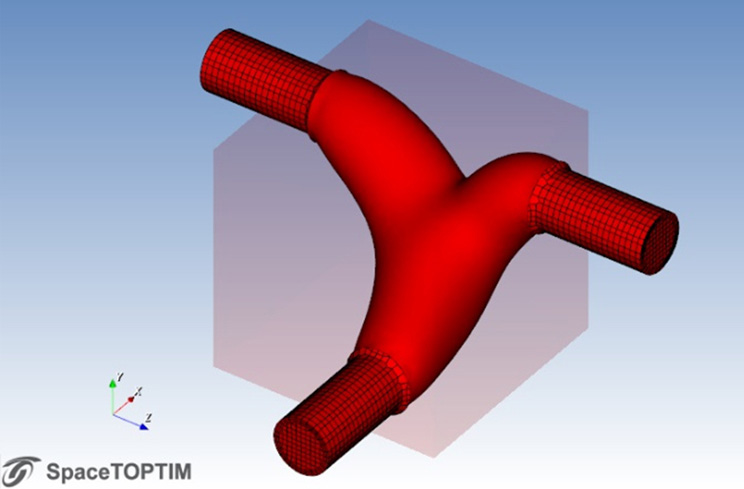

（i）2本に分岐するダクト
（ii）4本に分岐するダクト
分岐管ジョイント部の圧力損失軽減 〜2分岐〜
配管流れにおいて生じる損失には、管摩擦や分岐・合流損失などがありますが、複雑な配管において多数の分岐・合流を繰り返す場合は、ジョイント部の分岐・合流損失が大きくなります。 本事例では、2本に分岐する配管のジョイント部に着目し、分岐損失の軽減を目的としてトポロジー最適化を行い、圧力損失の軽減率と最適なジョイント形状を求めました。
分岐管ジョイント部の圧力損失軽減 〜4分岐〜
本事例は、2分岐の解析事例と同様に、分岐する配管のジョイント部に着目し、分岐損失の軽減を目的としてトポロジー最適化を行い、圧力損失の軽減率と最適なジョイント形状を求めたものです。
なお、こちらは4本に分岐する配管を対象としています。
分岐管ジョイント部の圧力損失軽減 〜8分岐〜
本事例は、2分岐の解析事例と同様に、分岐する配管のジョイント部に着目し、分岐損失の軽減を目的としてトポロジー最適化を行い、圧力損失の軽減率と最適なジョイント形状を求めたものです。
なお、こちらは8本に分岐する配管を対象としています。
