事例紹介

超小型衛星「WE WISH」の熱解析

(情報提供:明星電気株式会社様)

解析条件

  • xyz=(0,1,-1)方向から太陽光入射
  • xyz=(0,0,1)方向から地球赤外入射
  • 全方向が宇宙空間と輻射結合
  • 自己発熱あり
    ※解析結果は℃で表示

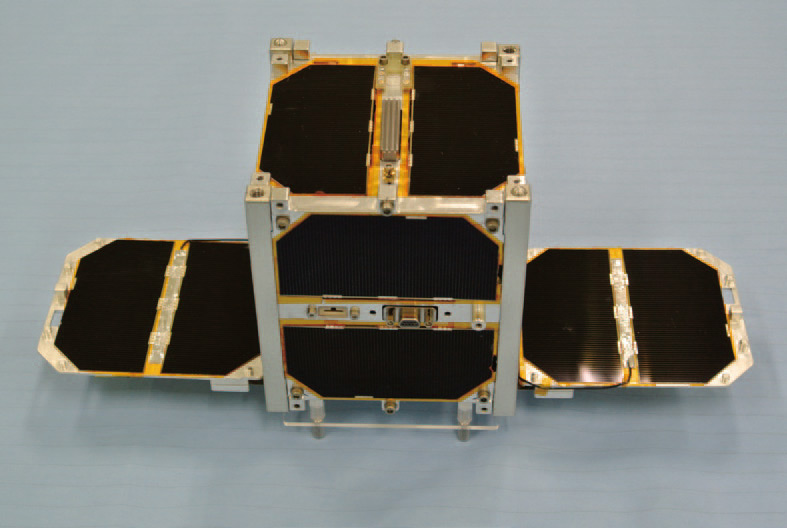

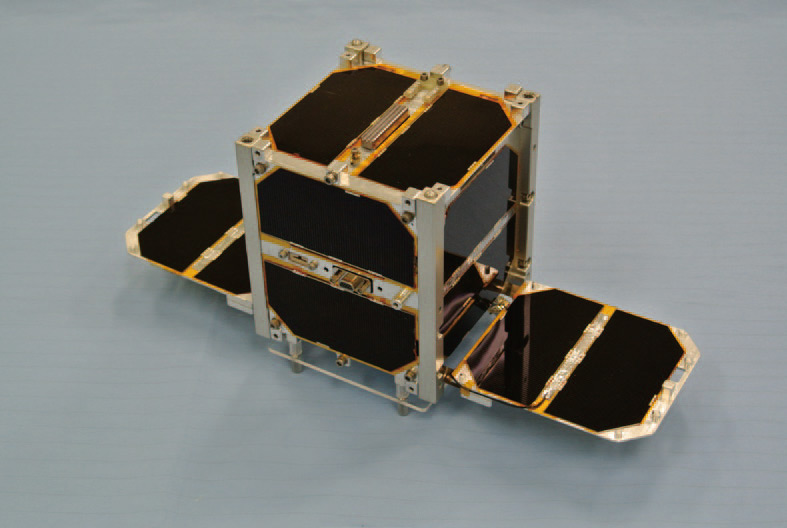

超小型衛星「WE WISH」

解析モデル

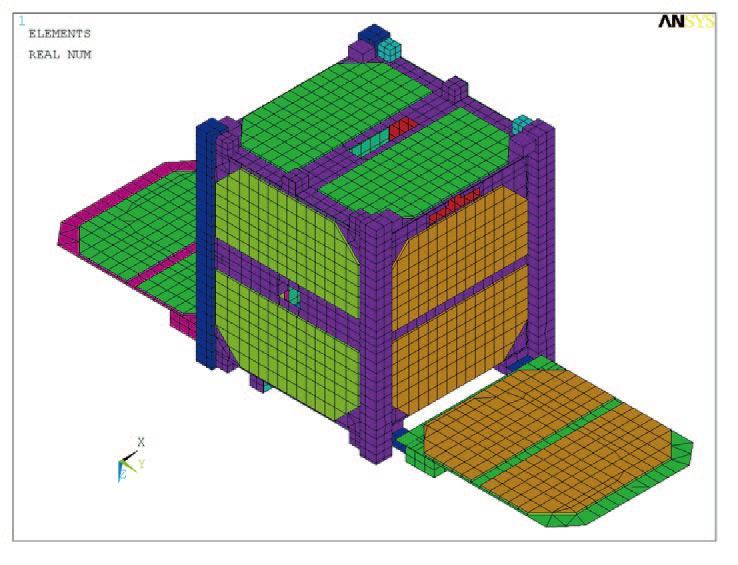

xyz=(1,1,1)方向から見た解析モデル

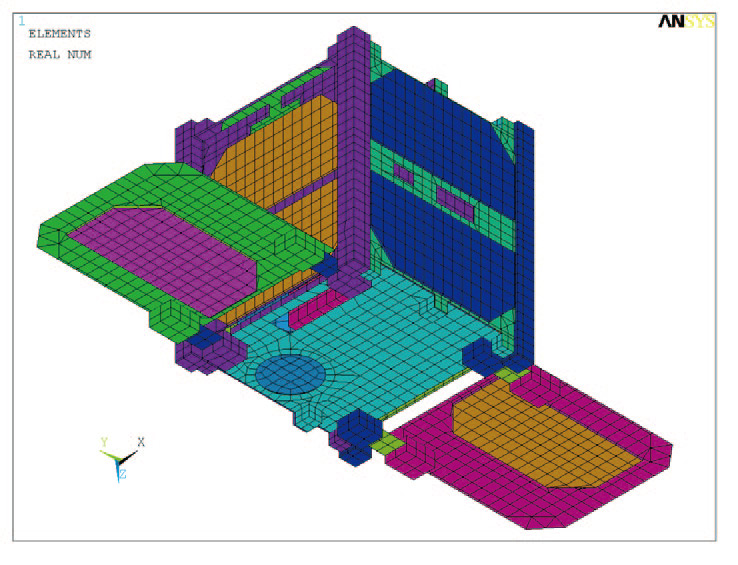

xyz=(-1,1,-1)方向から見た解析モデル

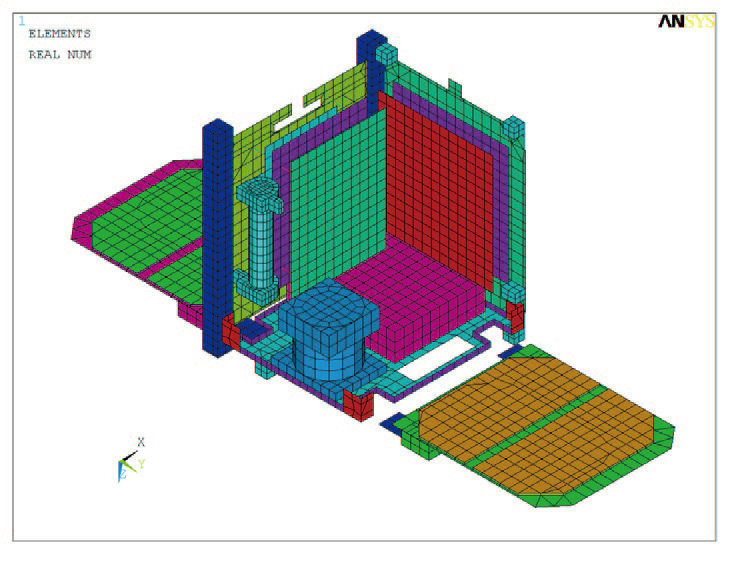

xyz=(-1,1,-1)方向から見た解析モデル
(-X,+Y,-Zパネルを非表示)

解析結果

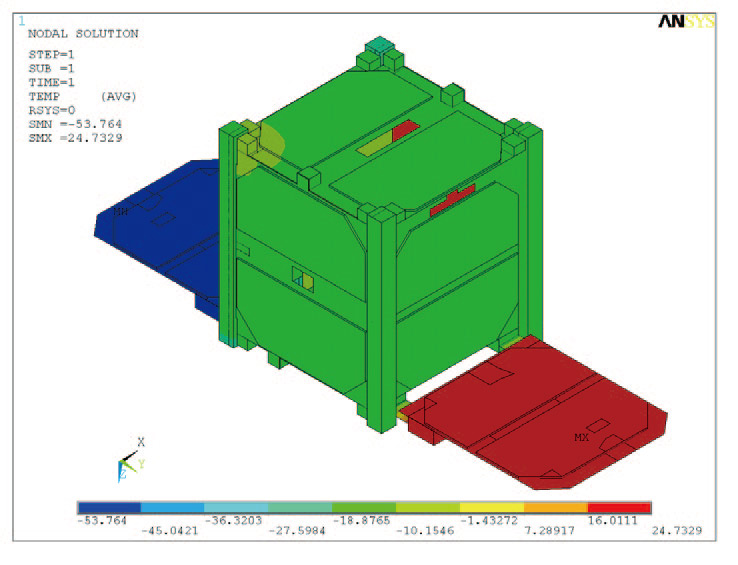

xyz=(1,1,1)方向から見た解析結果

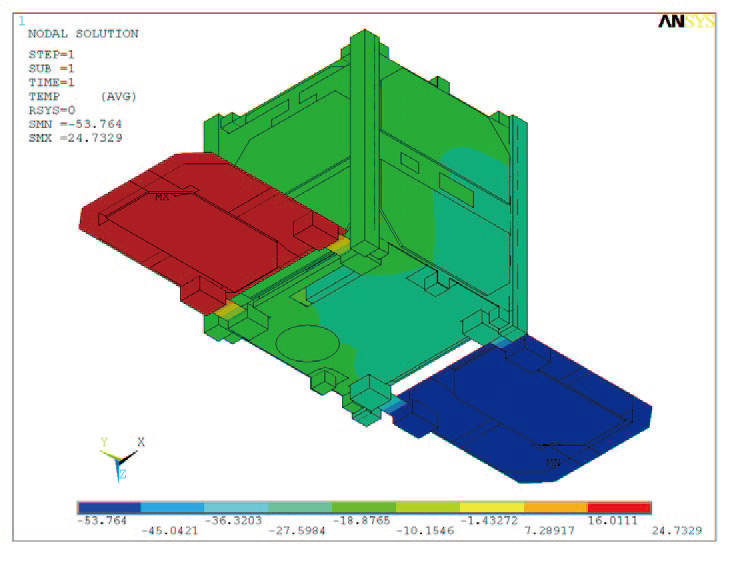

xyz=(-1,1,-1)方向から見た解析結果

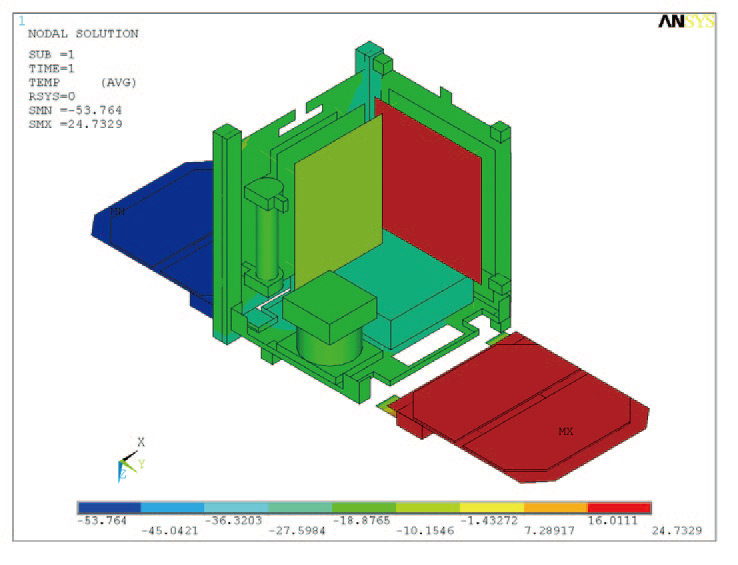

xyz=(-1,1,-1)方向から見た解析結果
(-X,+Y,-Zパネルを非表示)
