DVM(Design Verification Module )：設計検証モジュール
回路図に対して複数のシミュレーションを実行し、測定結果を収集してテストレポートを自動生成する機能です。
以下の機能を提供しており、各テストのPass / Fail判定を含む検証レポートが生成されます。
- 複数のシミュレーションを自動実行
- 測定値を取得（ゲイン、電圧、電流など）
- 設計仕様との比較
- テスト結果のレポート生成

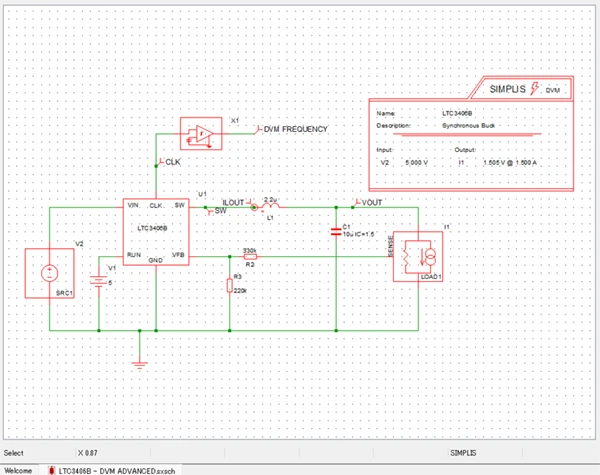

DVMによる降圧コンバータ回路の自動検証

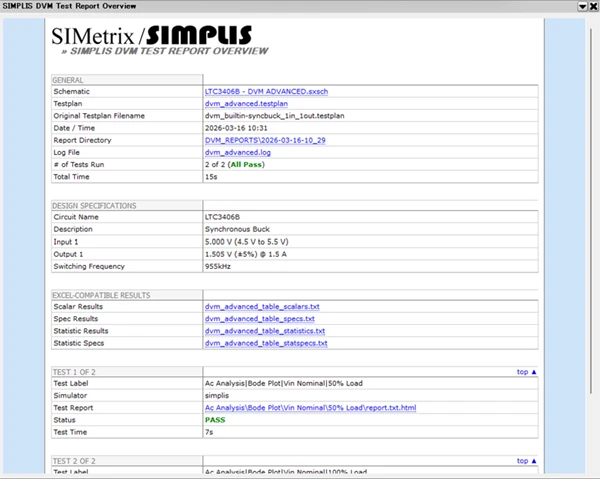

DVM による設計検証レポート
SIMPLIS VH（SIPLIS Verilog-HDL）：Verilog-HDLとSIMPLISの共同シミュレーション
SIMPLIS の高速アナログシミュレーションエンジンとVerilog-HDL シミュレータを並列に動作させるモジュールです。
これにより、以下のようなシステムを実際の回路環境で検証できます。
- アナログ回路（電源回路・パワーステージ）
- デジタル制御回路（FPGA / ASIC / MCUロジック）
従来のように単独のテストベンチでデジタル回路を検証するのではなく、実際のアナログ回路に接続した状態でデジタル回路の動作を評価できます。
Verilog-HDLとSIMPLISの共同シミュレーションを可能にします。

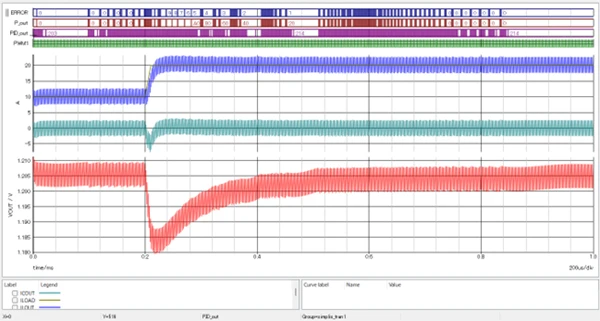

SIMPLIS と Verilog-HDL を用いたアナログ・デジタル混在回路の負荷過渡応答解析結果
MDM（Magnetics Design Module）：磁気設計モジュール
インダクタやトランスなどの磁気部品を物理構造からモデル化し、回路シミュレーションと連携して解析できる磁気設計ツールです。
コア材料、コア形状、巻線構造などの実際の構造情報から電気モデルを生成し、SIMPLISの回路シミュレーションで使用でき、電源回路設計と磁気部品設計を同時に最適化することが可能になります。

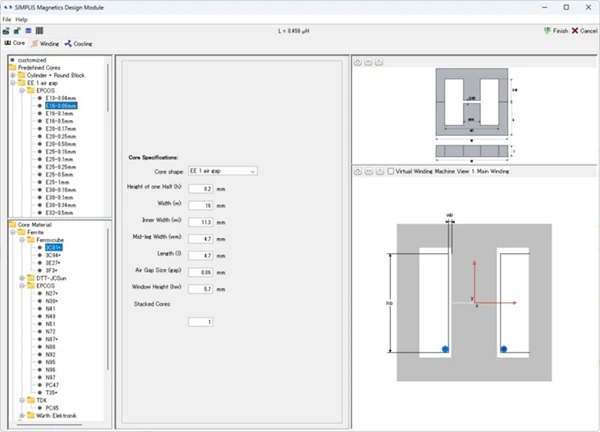

MDMによるインダクタ／トランス構造の作成

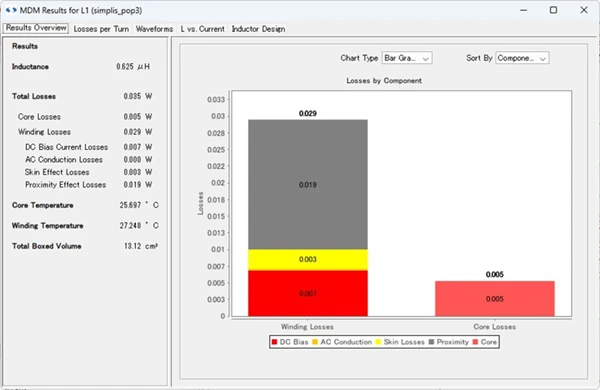

巻線損失およびコア損失の結果
