MapleSim Web Handling Library のご紹介 ～1Dシミュレーションによる高速化～
Accelerating Web Handling Simulation Using MapleSim
このようなニーズはありませんか？
- 搬送ライン全体を短時間でシミュレーションしたいが、3DCAEでは時間がかかりすぎる
- 設計変更や仕様変更に柔軟に対応できる検証環境が欲しい
- 実機を使わずに張力変化やローラ配置の影響を素早く把握したい
- 予防保全や故障診断に活用できるシミュレーションを行いたい
こんな方にオススメします
- ロール・ツー・ロールシステムの設計・開発担当者
- ウェブハンドリングの制御設計やパラメータ最適化に関わるエンジニア
- ウェブハンドリングの仕様変更や改修の検討に携わる生産技術・設備担当者
- 3Dシミュレーションだけでは検証が追いつかないと感じているCAE担当者

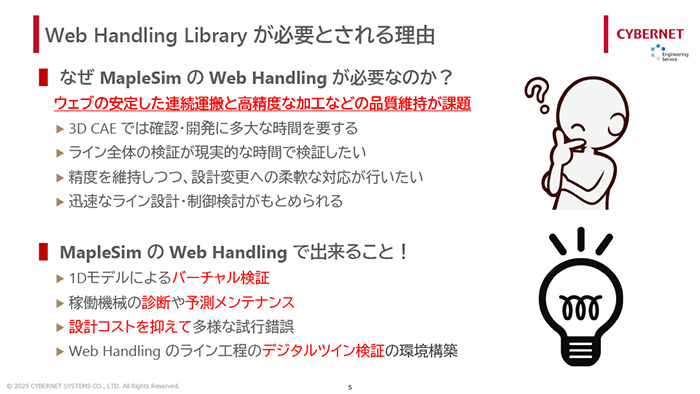

Web Handling Library が必要とされる理由
なぜ MapleSim の Web Handling が必要なのか？
ウェブの安定した連続運搬と高精度な加工などの品質維持が課題
- 3D CAE では確認・開発に多大な時間を要する
- ライン全体の検証が現実的な時間で検証したい
- 精度を維持しつつ、設計変更への柔軟な対応が行いたい
- 迅速なライン設計・制御検討がもとめられる
MapleSim の Web Handling で出来ること
- 1Dモデルによるバーチャル検証
- 稼働機械の診断や予測メンテナンス
- 設計コストを抑えて多様な試行錯誤
- Web Handling のライン工程のデジタルツイン検証の環境構築

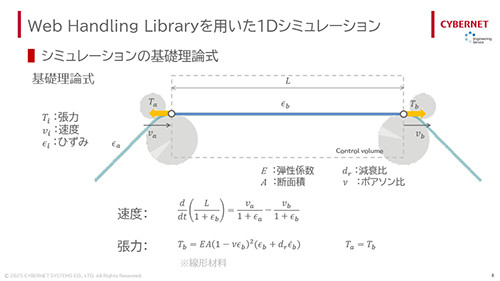

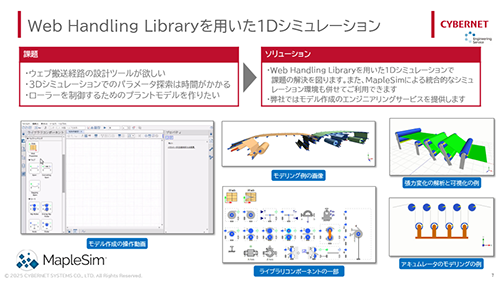

Web Handling Libraryを用いた１Dシミュレーション
MapleSim の Web Handling Libraryを使えば、搬送ライン設計や張力解析を1Dシミュレーションで迅速に実施可能です。
CAEや制御設計との連携により、ローラ特性やライン挙動を効率的に検証できます。
3Dシミュレーションでは困難な初期検討や境界条件設定にも活用可能です。

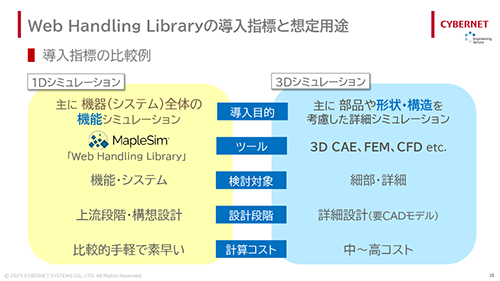

Web Handling Libraryの導入指標と想定用途
MapleSim の Web Handling Libraryは、搬送ライン設計や張力解析に特化した1Dシミュレーションツールです。
3Dシミュレーションでは時間がかかる解析やパラメトリックスタディを短時間で実施でき、設計初期段階から制御設計やローラ配置検討を効率化します。
デジタルツイン構築や開発リードタイム短縮を支援し、開発効率化とコスト削減を同時に実現します。
得られるメリット
- 高速な検証サイクル
1Dシミュレーションにより、3Dシミュレーションで数日かかる計算を短時間で実行。設計初期から性能検討や制御適合が可能です。 - 柔軟な設計変更対応
仕様変更時も素早くシナリオを切り替え、ローラ配置や張力バランスを効率的に検証できます。 - CAEとの連携による精度向上
3Dシミュレーション前段階で境界条件を整理し、CAEモデル作成の精度と効率を両立。
導入効果
- 開発リードタイムを大幅短縮
設計段階での試作回数を削減し、開発期間全体を短縮します。 - コスト削減と品質向上
実機試験依存を減らし、製造コスト・検証コストを低減。品質トラブルを事前に防止します。 - デジタルツイン環境の構築
実機を使わずにライン全体を仮想空間で再現し、予防保全や故障診断にも活用可能です。

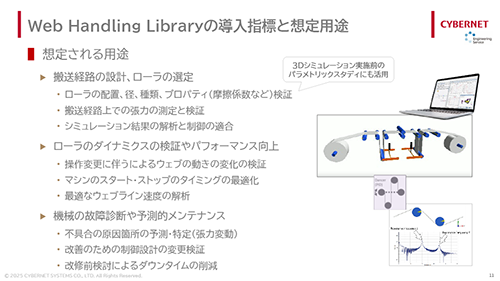

活用シーン
- 搬送経路設計やローラ配置、摩擦特性の検討
- 張力解析と制御設計の適合検証
- マシンのスタート・ストップタイミング最適化
- 仕様変更や改修時のシナリオ検討
- 3Dシミュレーション前の境界条件探索・パラメトリックスタディ
- 故障診断や予測メンテナンスの事前検討
＊続きはダウンロードしてお読みください。
