画角(Field angle)
画角(Field angle)とは

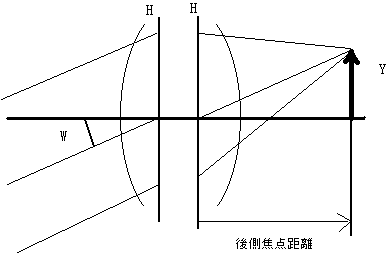

カメラのフィルム幅、望遠鏡の接眼レンズの視野角など、物理的に使用する画像の範囲を制約する絞りを視野絞りと呼びます。この視野絞りで制約された画面範囲を、主光線角度で表したものが画角になります。通常、視野絞りは開口絞りがその性質も兼ねていることが多いので、これを簡単に図で表すと、以下のようになります。

Y:画面範囲の半幅 H:主点位置 W:画角。実際は2Wが画面範囲。

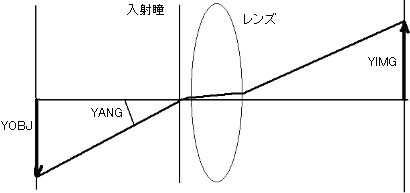

画角定義の種類

物体高(YOBJ) : 物体面上での光源位置を光軸から点光源までの高さで表したものです。
物体側画角(YANG) : 物体空間で主光線(光源から出て入射瞳の中心を通る光線)と光軸の成す角度で表したものです。
像高(YIMG) : 像面上での像点の位置を光軸からの高さで表したものです。
