光学シミュレーションによるランプシェードの見栄え評価

〜Ansys Speos Virtual Human Vision Labの実践事例〜

Ansys Speos Virtual Human Vision Labによるランプシェード見栄え評価の概要

Ansys Speosに搭載されている機能Virtual Human Vision Labは、仮想照明環境内での人間の観測者の視覚的知覚をシミュレートし評価することができます。
これにより、視覚的均一性、色差、迷光などの問題に関して、デザインの評価と最適化が可能になります。
本稿ではVirtual Human Vision Labを利用し、ランプシェードの見栄えをシミュレーションで再現した事例をご紹介いたします。

使用ソフトウエア
Ansys Speos 2023R2

事例紹介: Virtual Human Vision Labによるランプシェードの見栄え評価

Ansys Speosの機能Virtual Human Vision Labを利用し、ランプシェードの見栄えをシミュレーションで再現させることに試みました。
まずは、Ansys Speos上での3Dモデルの構築が必要になります。Ansys Speosは多様な形式の3Dモデルをサポートしており、このプロジェクトでは大橋製作所様から提供されたCADデータを活用しました。私たちは長年のお客様サポートで蓄積した知見とノウハウを駆使して、モデルに光学特性とLEDを組み込み、精密な再現を実現しました。
結果、実際の写真と見分けがつかないほどのシミュレーション画像を作成することに成功しました。Ansys Speosの特長は、単なるCGとは異なり、物理的現象を忠実に再現できる点にあります。
また、LEDの点灯色や材料の変更など、様々なシミュレーション条件の変更により、幅広い試作検証に利用することができます。

Ansys Speos紹介ページURL:3次元光学解析ソフトウェア & VRソリューション Ansys Speos | サイバネットシステム (cybernet.co.jp)

Ansys Speos Virtual Human Vision Lab による見栄え評価結果

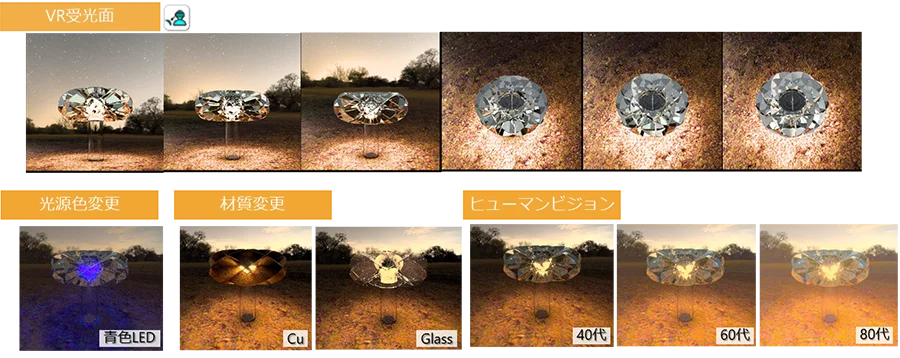

さまざまな条件によるシミュレーション結果

お客様の成果と紹介

今回は大橋製作所様のご協力でランプシェードを拝受し、Ansys Speos Virtual Human Vision Labを活用したランプシェードの見栄え評価を実施しました。この評価により、ランプシェードのデザインにおける光の分散や反射の挙動、視覚的な魅力を多角的に検証することが可能となりました。

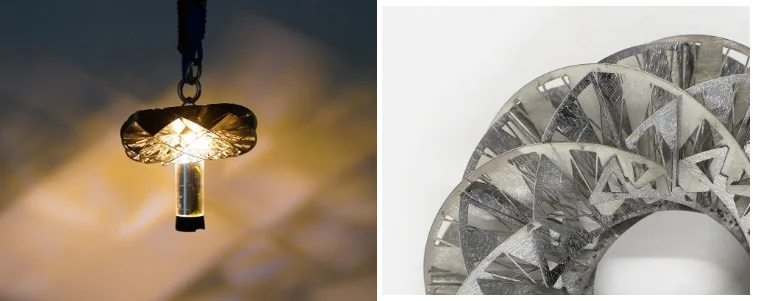

大橋製作所の革新的なランプシェードは、工業技術とデザインの融合により、ドーナツ型の幾何学デザインで、美しい光を放ちます。熟練の溶接技術と最先端加工で、緻密で綺麗な仕上がりを実現されております。この度は、当社との協業に誠に感謝申し上げます。

ランプシェードのURL: https://www.daytona-park.com/feature/693619?#detail
