LCDバックライトのモデリング

LCDバックライト

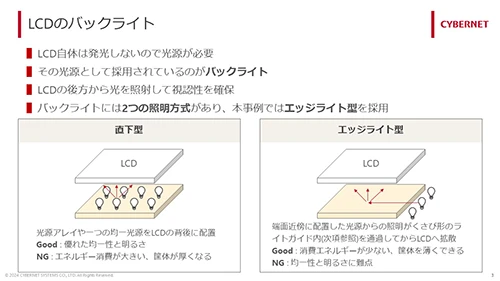

液晶ディスプレイ(LCD)は今日のディスプレイ技術として広く一般に活用されており、代表的なものとしてはコンピュータのモニターや携帯電話、テレビ等の画面があります。LCDには直下型とエッジライト型の2つの照明方式があります。直下型は画面全体に均一に明るさを得られますが、大きいエネルギー消費と筐体の厚みが必要になります。一方エッジライト型はくさび形のライトガイドで光を分散させながらディスプレイを照らす方式になります。筐体を薄くできますが明るさと均一性が懸念点になります。

照明設計としてモデリング

本事例では、光学設計ソフトウェア Ansys Zemax OpticStudio のノンシーケンシャルモードを用いて、LCDバックライトのエッジライト方式をモデリングおよび解析する手法をご紹介します。CADモデルの事前準備は不要で、OpticStudio に標準搭載されているジオメトリ機能を活用してモデリングが可能です。また、LCDには画面全体での均一な輝度が求められるため、光線追跡により輝度分布を評価し、均一性向上に向けた最適化を実施します。
OpticStudio を用いることで、LCDバックライトの設計・解析をシンプルかつ直感的に行えることをご確認いただけます。

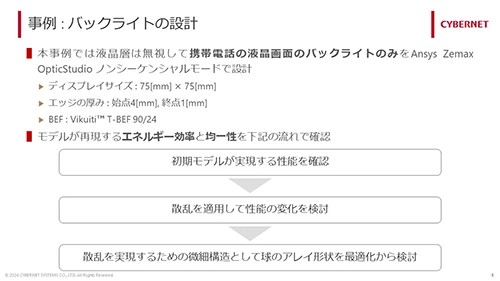

資料サンプル

本資料をおすすめ

  • 液晶ディスプレイの設計開発に携わっている方
  • 光の利用効率の向上についてご興味がある方

※内容の詳細は、下記ボタンより資料ダウンロード頂けます。
