Creo Simulation Liveは3DCAD「Creo」とANSYSのシミュレーションエンジンを統合したリアルタイムシミュレーションツールです。CAD上の設計データをそのまま利用して瞬時にシミュレーションが行える即応性を有しています。
図面の変更がすぐシミュレーション結果に反映されるインタラクティブな機能により、設計変更が容易になります。解析担当者に依頼せずとも、設計者自身が性能変化をすぐ確認し理解できるため、非常に速いスピードで設計変更が行えます。
Creo Simulation Liveは直観的なUIを有しており、初心者でも迷わずに作業が進められます。難易度の高い解析作業であっても、対話型UIにより作業が容易になるので、設計者にとって使いやすいツールと言えます。

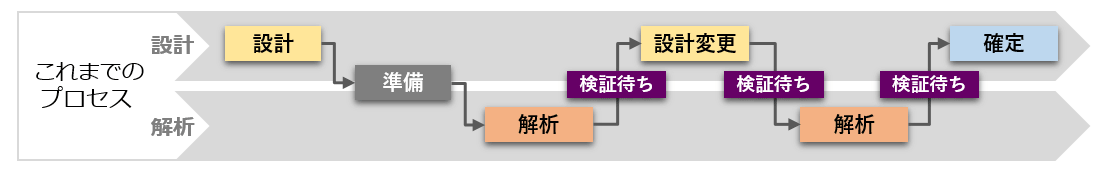

これまでの設計プロセスでは、設計者が作成したCADデータを、解析者が専用のツールを使って解析していました。設計者は毎回解析者に解析を依頼して待つ必要があったため、設計と解析の反復に時間がかかりすぎるという問題がありました。
従来のプロセスでは設計者がある程度形状を作りこんでから、解析者に依頼しなければならなかったため、初期の形状の作成に多大な時間を要していました。そのため、様々なバリエーションの検討を行うことが時間的に難しいという問題がありました。

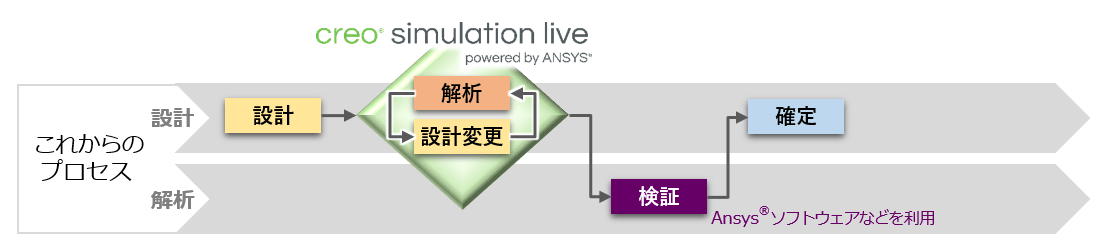

Creo Simulation Liveを導入すれば、CADデータを基にリアルタイムシミュレーションが行えるため、設計者が解析結果をその場ですぐに確認できます。これにより、解析の待ち時間がほとんど無くなり、基本設計における設計と解析の反復時間を大幅に短縮できます。

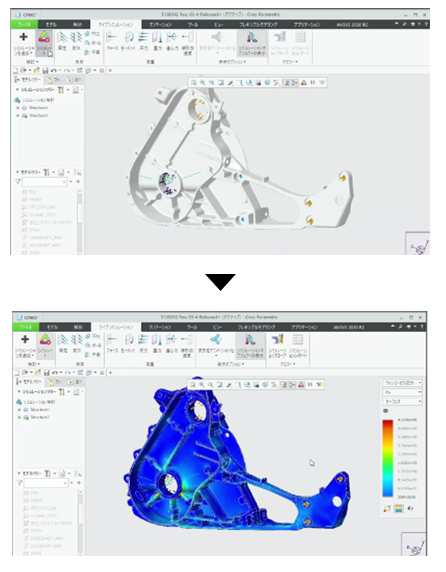

Creo Simulation Liveは3D CADのCreo Parametric上でシミュレーションを実行できます。図面上の各表面に応力などの条件を入力し、ボタンを押すだけで、数秒後に構造解析が実施され、その場で解析結果を確認できます。

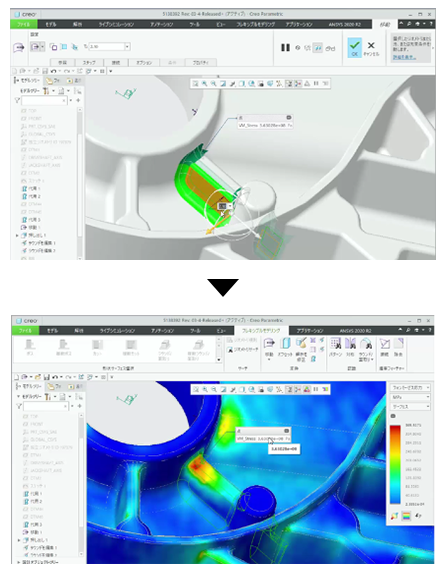

CAD編集画面からタブを切り替えるだけで、シミュレーションが実行できるのも特徴です。CADデータで形状を変更した際、その場所に注目したままシミュレーション結果を確認できるため、変化を直観的に理解できます。

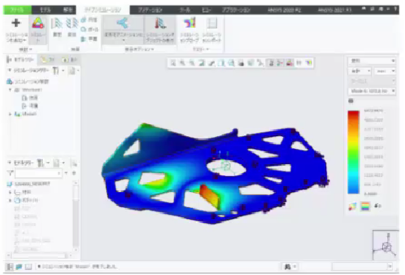

構造解析では荷重をかけた際に発生する応力分布や変形量を確認できます。Creo Simulation Liveでは静的解析に対応しています。部品単体・アセンブリ両方の解析が行えます。

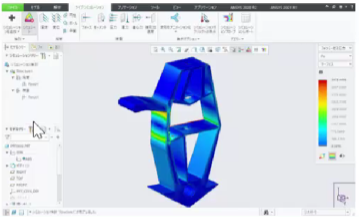

モーダル解析（固有値解析）は、物体の固有振動数を求める解析です。
Creo Simulation Liveでは1次～6次モードまでの解析に対応しており、固有モードの変形をアニメーションで表示することができます。

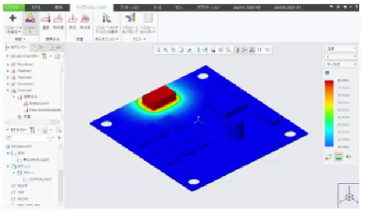

伝熱解析は、固体の温度分布を求める解析です。Creo Simulation Liveでは定常解析、非定常（過渡）解析のどちらにも対応しています。温度と熱流束の分布を結果として表示できます。

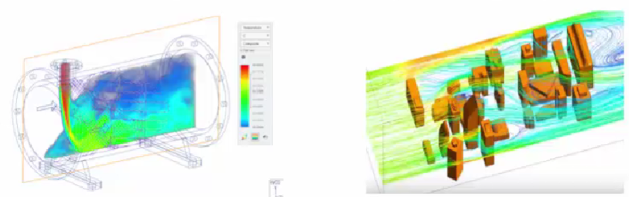

Creo7.0以降のバージョンでは Creo Simulation Live Advanceにおいて流体解析も行えます。内部流れ、外部流れ両方の解析が可能で、定常・非定常・乱流における解析に対応しています。また、熱流体解析にも対応しており、さまざまな流体解析が実施できます。また、熱流体解析にも対応しています。
導入背景
HPE COXA社では新技術を積極的に活用し設計を行っていますが、それぞれ設計アプローチが異なるため複数のソフトウェアを使わなければならないという課題がありました。小さな設計変更のたびに、大規模な設計プロセスのやり直しが発生し、開発期間の長期化や品質上のリスクにつながっていました。
効果
設計プロセスをCreoに統一することでワークフローを効率化し、全体的な構想から納品までにかかる時間を約50%短縮しました。また、Creo Simulation Liveのリアルタイムシミュレーションを活用したことで、設計の最適化スピードが大きく向上しました。解析担当者も、より価値の高い解析業務に集中でき、ミスを排除できるようになりました。
導入背景
Cummins社では二酸化炭素排出量を削減するため、設計段階での対策に注力していました。その中で、直接的ではないものの、効率化によってイノベーションが生まれやすい環境を構築するために、Creoの導入を決定しました。
効果
設計プロセスの確認とテストにおいて、ジェネレーティブデザインとCreo Simulation Liveを利用することで、設計者の時間を節約しました。解析担当者の負荷も減ったため、重要な解析業務の比重を増やすことができ、サステナビリティの実現に大きく貢献しています。また、リアルタイムシミュレーションの導入により、解析の前段階で最適化が行えるため、コスト削減や開発期間短縮も実現しています。
