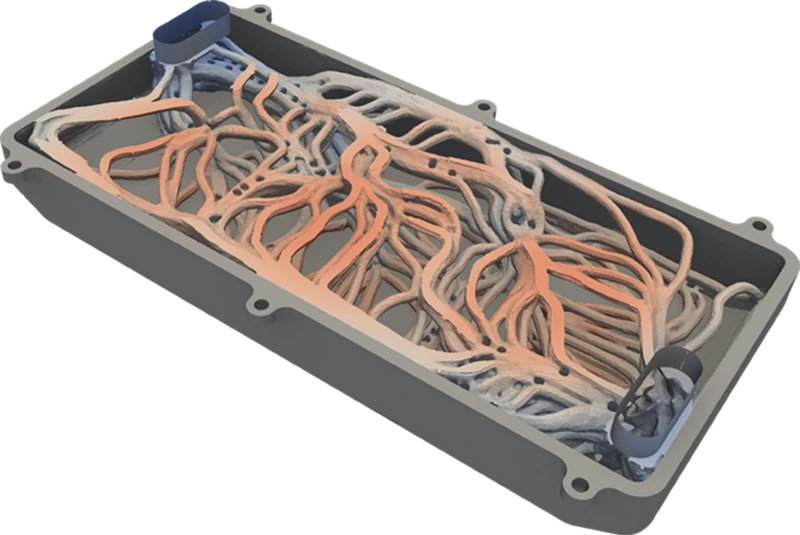

ジェネレーティブデザインによる熱工学設計プロセスに与える影響

この論文について

はじめに

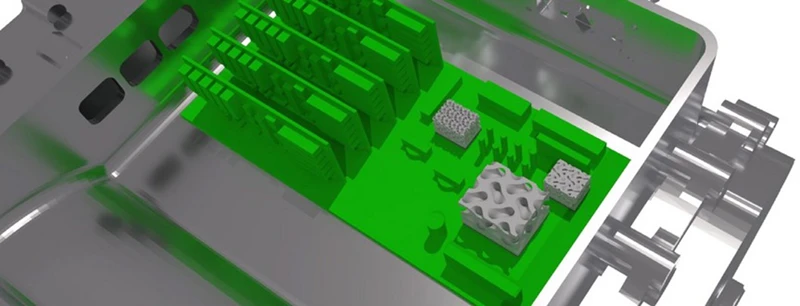

図1：ヒートシンクは、電気モーターの電子部品において、余分な熱を放散させ、過熱を防ぐために使用される。

冷却システムの熱設計：概要

熱設計は、冷却システムやコンポーネントの開発を支える重要なエンジニアリング手法である。このプロセスには、精密な計算、熱伝達原理に関する知識、そして材料特性の理解が不可欠である。しかし、これらの課題の解決には、従来の設計プロセスやエンジニアリングツールでは多くの課題を伴うため、さらなる革新的なソリューションへの移行が求められている。図2は、典型的な熱設計プロセスを示している。このプロセスは、顧客の要求項目と目標仕様を特定することから始まり、複数の製品コンセプト設計案が作成される。次に、設計案は改良され、必要な改善と調整が行われる。最後に、設計案はCFDシミュレーションによって検証され、意図した性能が確認される。その後、製品の試作が行われ、実環境下でテストされる。ColdStreamを使用することで、エンジニアは初期の概念設計から詳細解析までの最初の3つのステップをカバーできる。

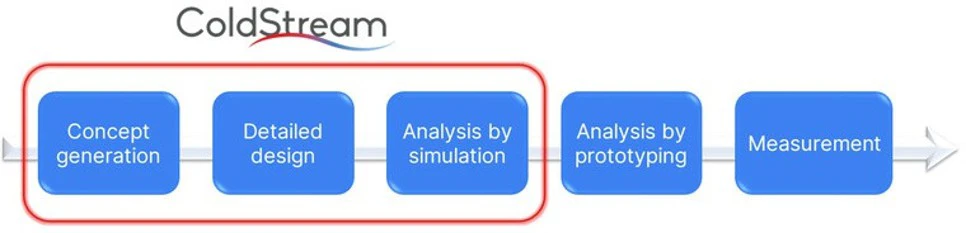

図2：熱設計プロセスと、ColdStreamが貢献するワークフロー

熱設計における課題

1. CADモデルの複雑さとメッシュ生成の問題の解決

熱設計、特にCADジオメトリに対しては、複雑な課題への対応が求められる。これらの課題には、人間の設計能力の限界を問うだけでなく、熱挙動の精密な解析と予測を困難にする複雑な形状の管理が含まれる。しかし、最新のCADソフトウェアは、従来の人間のスキルセットを超える設計にも対応できるため、高度なメッシュ生成手法の必要性が高まっている。このような手法は、熱シミュレーションに適したメッシュを作成する上で非常に重要である。特にCADモデルの複雑形状では、メッシュ生成に伴う誤差に起因して要素品質や計算効率が低下するため、これらへの対処が重要となる。

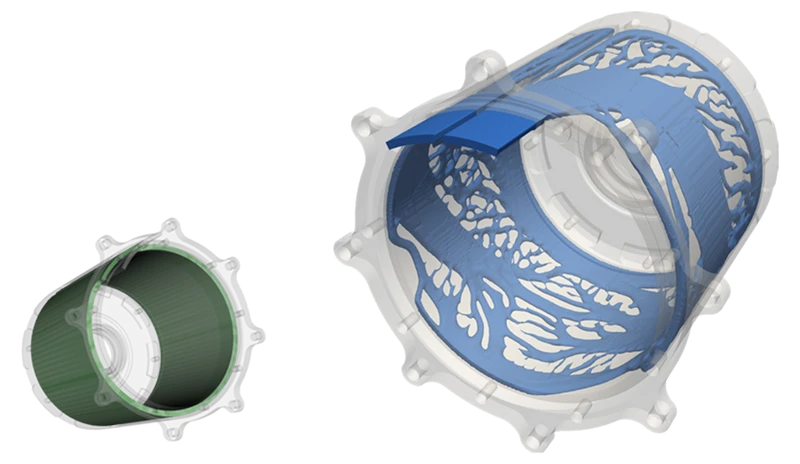

図3：ジェネレーティブデザインによる冷却スリーブ：複雑な中空円筒形設計領域の例

2. 製造プロセスを最大限に活用したコスト削減

製品開発におけるコスト削減と工程効率化の重要性は非常に大きい。従来の熱設計は、多くの時間と専門知識に加え、用途や過去の成功事例に対する十分な理解を必要とし、試行錯誤に依存した負荷の高い作業であった。このアプローチは開発コストの上昇を招き、最適な材料利用と環境に配慮した製造方法を必要とする持続可能な製品への高まる需要を満たすには不十分である。しかし、製造能力は設計段階で想定された限界をしばしば超えるという事実は見過ごされがちである。この問題に対処し、より持続可能で費用対効果の高い設計手法への高まるニーズに応えるためには、ジェネレーティブデザインの採用が有力な選択肢となる。この先進的な手法を用いることで、設計者は製造プロセスの潜在能力を最大限に活用し、最適な熱マネジメントとシステム性能を実現することで、設計可能領域の限界を拡張する。

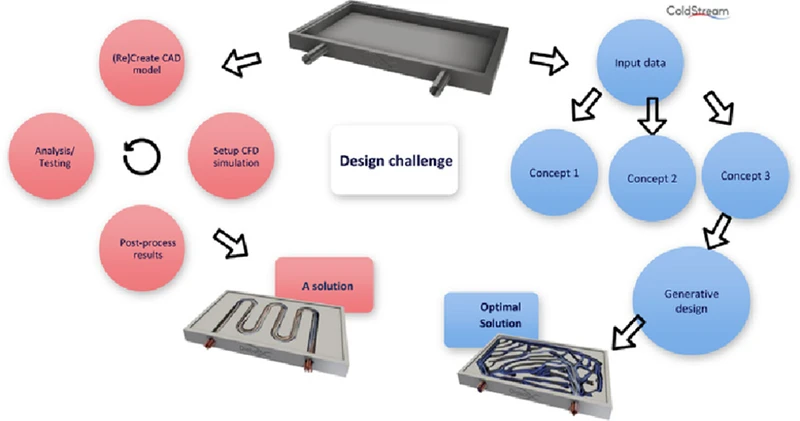

図4：赤色の図は、従来の循環型の設計作業の流れを表している。エンジニアは冷却ソリューションを提案し、性能を検証し、設計案が確定するまで反復する。ColdStreamでは、設計サイクルは（入力パラメータのセットが与えられた場合）統合化される。ColdStreamのユーザーは、ジオメトリをアップロードし、入力パラメータを入力するだけで、AIが大部分の処理を自動で実行する。

3. スマートアルゴリズムの活用による熱課題の克服

設計者が実行可能な試行回数に限界があるため、従来の設計手法においては、熱的ホットスポットの発生、不十分な冷却性能、および放熱不足といった問題に十分に対応することが困難である。このような制約は、結果として十分に最適化されていない標準的な設計を導く要因となる場合が多い。一方で、これらの課題を適切に特定し軽減するためには、システムにおける熱挙動、効率的な冷却手法、および最適な材料選定に関する包括的な理解が不可欠である。そこで、広義のスマートアルゴリズムを活用することで、これらの課題に対してより効果的かつ効率的に対処することが可能となる。

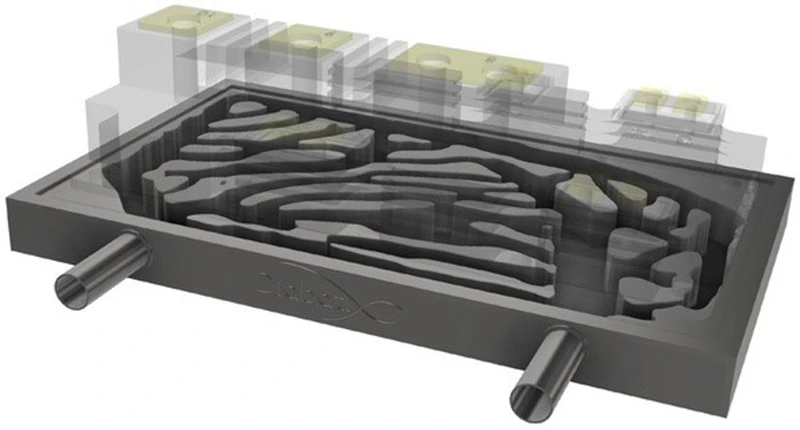

図5：ジェネレーティブデザインによるIGBTモジュール向けの液冷システム

ジェネレーティブデザインによる熱工学の変革

熱設計は産業革命以降、工学分野における重要な要素として位置づけられてきた。従来の熱設計プロセスは主として手作業による反復的な試行に依存しており、最適解を導出するためにエンジニアの専門知識および経験的判断に大きく依存していた。しかしながら、このような従来型アプローチは設計プロセスの長期化を招くとともに、必ずしも最適解の獲得を保証するものではなかった。これは、設計空間が広大であるために、可能な構成の全てを体系的に探索することが困難であったことに起因する。計算能力の向上および各種シミュレーションツールの発展に伴い、エンジニアは数値解析を用いて熱システムの解析および最適化を行う能力を獲得するに至った。特に数値流体力学（Computational Fluid Dynamics: CFD）は、熱伝達現象の高精度なシミュレーションおよび熱設計の最適化において広く用いられる標準的手法として確立されている。このようなツールの導入は熱設計分野に大きな進展をもたらす一方で、設計プロセスにおいては依然として、設計パラメータおよび制約条件をエンジニア自身が明示的に定義する必要があるという課題が残されている。近年においては、ジェネレーティブデザインが熱設計を含む多様な工学分野において革新的アプローチとして注目を集めている。ジェネレーティブデザインは、高度なアルゴリズム技術を活用することにより、設計空間の探索および最適化プロセスを自動化・高度化し、熱システムの設計および最適化に対する従来のアプローチを根本的に変革しつつある。

ジェネレーティブデザインソフトウェアを用いる理由

ColdStreamの主な利点は、人間の直感の限界を超え、手動プロセスでは創出不可能な設計を生成できる点にある。スマートアルゴリズムを活用することにより、本ソフトウェアは従来の枠組みにとらわれない設計解を探索し、重量の最小化と熱性能の最大化（図6参照）といった複数のパラメータを同時に最適化することが可能である。このような機能により、エンジニアは従来手法では創出し得ない革新的かつ高効率な設計を発見することができる。さらに、ColdStreamは、複雑な形状、材料特性、および製造上の制約を含む、より広範な設計変数および制約条件の考慮を可能とする。これにより、設計探索プロセスの最適化が実現され、ColdStreamは、最適設計の発見可能性を最大化しつつ、時間およびリソースの削減に寄与する。

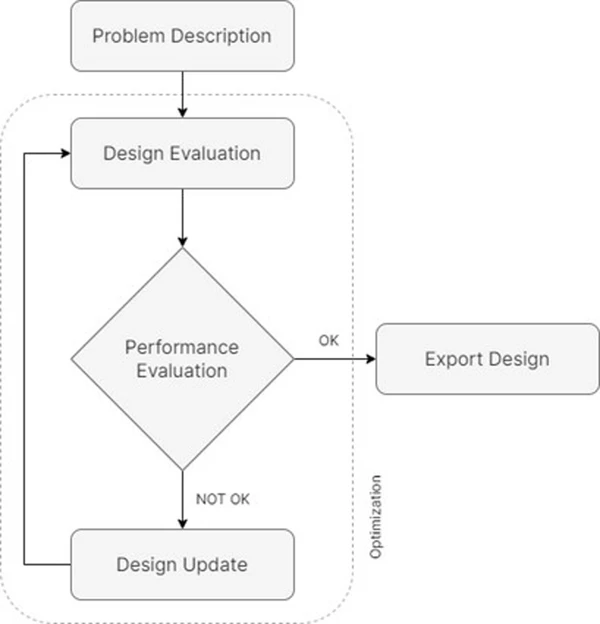

図6：トポロジー最適化プロセスのフローチャート

ColdStreamによる探索的設計プロセス

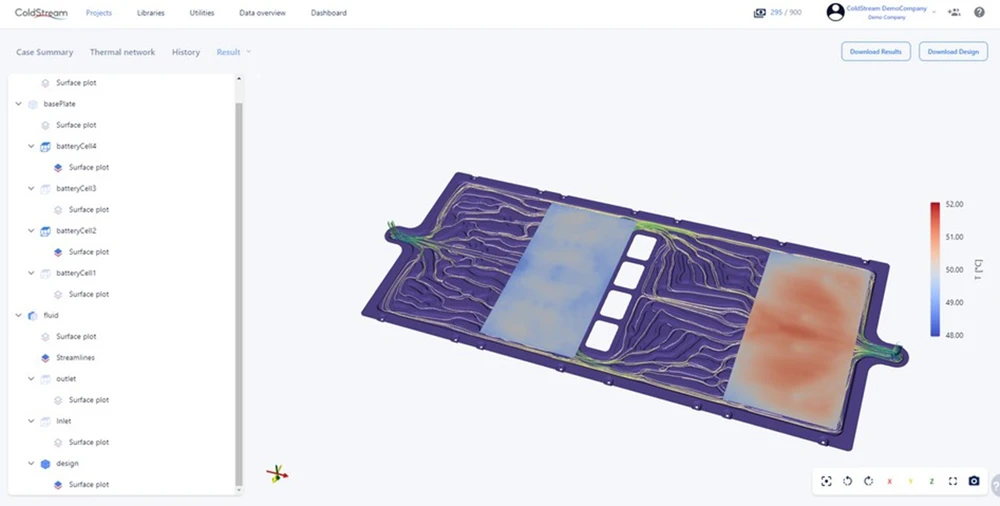

図7：板金の冷却プレートの流路

ColdStreamは、これらの課題に対して直接的に対処するためのソリューションであり、多様な熱設計プロセスの高度化に寄与する可能性がある。Diabatixのプラットフォームは、設計の生成および最適化を従来と比較して約80％の工数削減と約20％の性能向上を実現し得る。

ジェネレーティブデザインは、従来の手動によるCAD手法の能力を大きく超える複雑なジオメトリモデルを生成することにより、設計者が選択する製造技術の特性を最大限に活用した高性能な冷却部品の設計を可能とする。

熱マネジメントの先進的知見の紹介

ジェネレーティブデザインにおける反復的プロセスと自動化された高性能シミュレーションとを組み合わせることにより、多様な条件下において最適化された熱性能の実現が可能となる。このような自動化は設計プロセスの高速化をもたらすとともに、人為的な誤差の低減に寄与し、性能要件の安定した達成を可能とする。ColdStreamは、製造可能性を十分に考慮した設計の提供を可能とし、これにより適用・調整に伴うコストの削減および持続可能性の向上に寄与する。さらに、設計の迅速な反復および最適化を通じて、本ソフトウェアは性能、コスト、および製造性の間における最適なバランスを導出することが可能である。これにより、ColdStreamは従来から産業界において課題とされてきた問題に対する有効な解決策を提示し、効率性および性能最適化の新時代を切り開くものである。以下の節では、これらの原理が実環境においてどのように適用され、熱マネジメントおよび設計効率の大幅な向上に寄与しているかを示す一連のケーススタディを提示する。

ケーススタディ

ケーススタディ 1:CPUクーラの性能（熱抵抗）55％改善

高出力CPUにおける冷却設計は、その性能を左右する極めて重要な要素である。本ケーススタディは、ColdStreamが従来の設計手法と比較して、効率および精度の両面について大幅な向上が実現可能であることを示している。従来の設計アプローチは手動による反復作業に依存しており、多大な時間を要するため、設計代替案の十分な検討が制約されるという課題があった。本ケーススタディでは、市販されているスカイブフィン型冷却システムと、ジェネレーティブデザインによる結果との比較を行う。対象部品の外形は図8に示すとおりである。冷却システムおよびマイクロチャネルには、L-PBF（レーザ粉末床溶融結合法）に適した銅材料を使用している。冷却媒体としては、水とグリコールの混合液（体積比40/60）を用いた。発熱源は、Intel製LGA1700対応のCPUを想定してモデル化し、その発熱量は250 Wとした。本手法では、最適化目標および制約条件を設定することにより、詳細なモデルの構築を図る。

流入条件は圧力損失に関する制約の下で設定される。すなわち設計領域内を流れる流体の静圧損失を所定の値以下となるよう規定するために制約条件として最大許容圧力を設定する。本ケースでは、この制約条件として、初期の圧力損失に基づき pmax=11 kPaが設定されている。CPUコンポーネントに対する最適化目標は温度の最小化である。この目的関数は、最高温度に着目することにより、要素全体における温度の低減を図るものである。さらに、製造上の制約として、CPU冷却システムは銅材料を用いた3Dプリンティングにより製造されるものとし、最小形状寸法を0.28 mmとする条件が課されている。設計領域の設定後、ColdStreamは、図9に示すような冷却システムに対して人手を介することなく自動的に設計案を生成する。

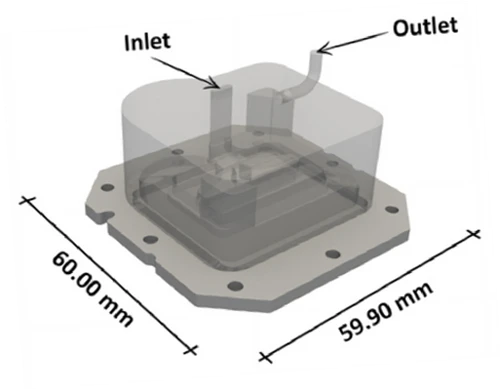

図8：冷却システムの形状寸法と冷却液の流入/流出口

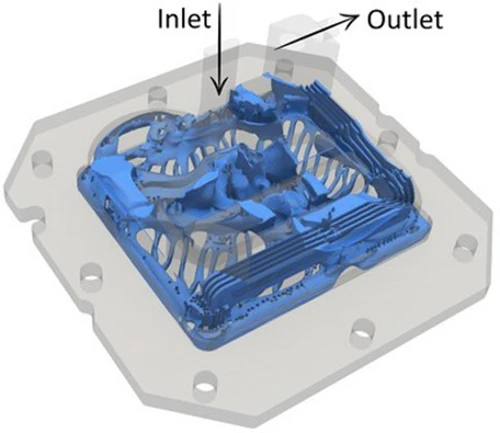

図9：ジェネレーティブデザインの結果

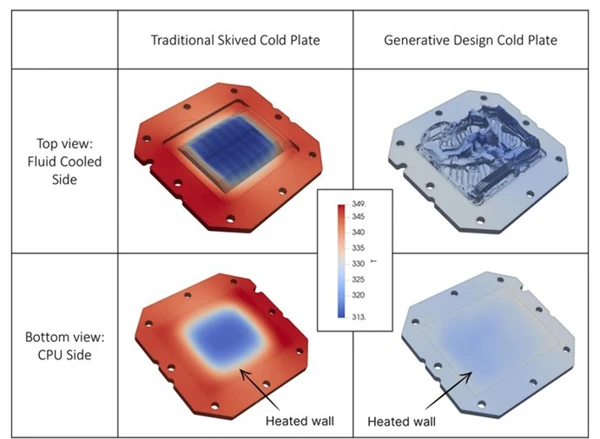

図10：温度分布、スカイブフィンおよびジェネレーティブデザインによるヒートシンク（単位：K）

図10においてスカイブフィンおよびジェネレーティブデザインにより設計されたヒートシンクの温度分布について、液冷面およびCPU接触面について示す。従来設計においては、最高温度が349.3 K（76.1℃）であり、冷却部は316.2 K（43.0℃）となった。熱源とヒートシンクの接触面における温度分散は124.6 K²であり、圧力損失は11 kPaであった。

一方、ジェネレーティブデザインにより設計されたヒートシンクの加熱壁面における温度は、323.4 K（50.3℃）から329.6 K（56.4℃）の範囲に分布しており、従来製品と比較して優れた性能を示した。また、その温度分散は2.4 K²であった。次に、ヒートシンクの性能評価を行うために、各モデルの熱抵抗を比較し、熱的改善度を評価する。スカイブフィンの熱抵抗は0.145 K/Wであったのに対し、ジェネレーティブデザインモデルでは0.066 K/Wと大幅に低減されており、熱抵抗において約55％の顕著な低減が確認された。

最後に、最適化されたCPUクーラの試作品による実験値との比較検証を示す。図11にヒートシンクの性能（ΔT = Tmax, heater-Tinlet, coolant）について、不確かさを含め、流量75～200 mL/minの範囲における結果を示す。実験データは、不確かさの範囲内においてシミュレーション結果と一致しており、両者の間に極めて良好な一致が確認された。これにより、シミュレーション結果が高い精度で実際の挙動を再現していることが示された。ジェネレーティブデザインの活用により、ColdStreamは多様なジオメトリおよび材料特性を考慮しつつ、複数の設計案を自律的に生成できた。本ソフトウェアは、熱性能と製造可能性の双方を同時に最適化することで、革新的な設計の創出を実現した。

図11：実験による熱抵抗の検証結果

ケーススタディ 2:冷却システムの熱設計におけるジェネレーティブデザイン

冷却システムの熱設計におけるジェネレーティブデザインの成功事例は、ColdStreamの有効性を示している。例えば自動車分野においては、本ソフトウェアは電気自動車用バッテリー冷却システムの設計最適化に寄与しており、その結果としてバッテリー寿命、性能、および安全性の向上が実現されている。本ケーススタディでは、温度分布の最適化を確保するとともに、板金成形による製造に適合するバッテリー用コールドプレートの設計に焦点を当てた。対象となる設計領域は図12に示されており、視覚的な参照を提供する。当該コールドプレートは4つのバッテリーセルの冷却を担い、システム全体としての発熱量は Q=450 Wと設定されている。冷却媒体としては水を用いた。図13に示すジェネレーティブデザインによるコールドプレートは、従来のS字型設計と比較して顕著な性能向上を示している。

特筆すべき点として、本コールドプレートは温度均一性において46％の顕著な向上を示しており、より均一で安定した熱性能の実現に寄与している。さらに、その優れた設計により圧力損失は95％低減されており、卓越した効率性と流体力学特性の向上が達成されている。これらの温度均一性および圧力損失の両面における改善により、ジェネレーティブデザインによるコールドプレートは、熱マネジメント分野における革新的なソリューションとして位置づけられる。ColdStreamは広大な設計空間を探索し、冷却性能が最適化された放熱構造を生成する。シミュレーションおよび性能解析を通じてColdStreamは最も効果的な放熱構造の設計を特定する。これらの最適化された設計により、電気自動車におけるバッテリー寿命の延長、性能の向上、および安全性の向上が実現される。

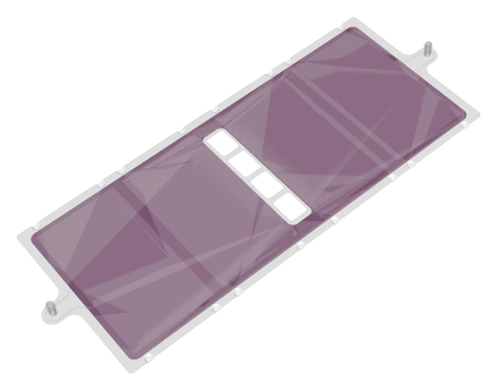

図12：バッテリー冷却プレートの設計領域

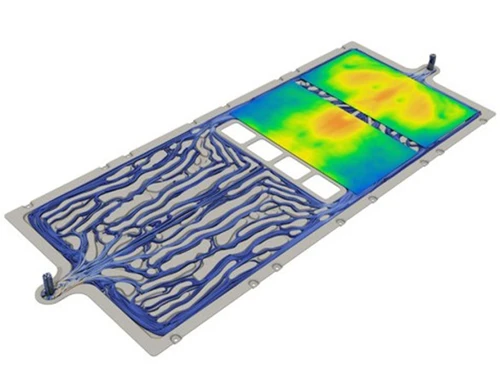

図13：ジェネレーティブデザインにより生成された冷却プレート

ColdStreamによる熱設計プロセスの簡素化

熱マネジメント分野におけるColdStreamの導入は、冷却システムの熱設計に革新をもたらしている。ColdStreamは、従来手法と比較して約80％の工数削減および約20％の性能向上を実現しつつ、設計の生成、最適化、および検証を可能とする。本論文では、Diabatixのソフトウェアが有する利点として、設計効率の向上、設計反復の削減、コスト低減、冷却性能の最適化、およびより広範な設計選択肢の探索が可能である点について明らかにした。ColdStreamは従来の設計プロセスに内在する制約に対処し、熱性能を最大化する複雑なジオメトリの創出を可能とする。ジェネレーティブデザインにおける反復的プロセスと自動化された性能シミュレーションを組み合わせることにより、多様な条件下において最適化された熱性能が確保される。さらに、ColdStreamは設計者に対して、より広範な設計変数および制約条件の考慮を可能とし、その結果、従来手法では見落とされ得た革新的かつ高効率な設計の創出を実現する。ColdStreamソフトウェアを導入することにより、企業は熱設計プロセスの効率化を実現し、時間およびリソースの削減を図りつつ、最適なシステム性能および熱マネジメントの達成が可能となる。本ソフトウェアは、エンジニア間の協働を促進し、設計目標、制約条件、および仕様が効果的に共有・達成されることを可能とする。さらに、本ソフトウェアは設計の製造および試験に向けた準備を支援し、実用性および製造可能性の確保に寄与する。今後の展望として、ColdStreamはさらなる発展を遂げ、冷却システムにおける熱設計の一層の高度化を可能とすることが期待される。スマートアルゴリズムは、さらなる最適化、設計反復の高速化、および設計探索の高度化をもたらすことが期待される。
