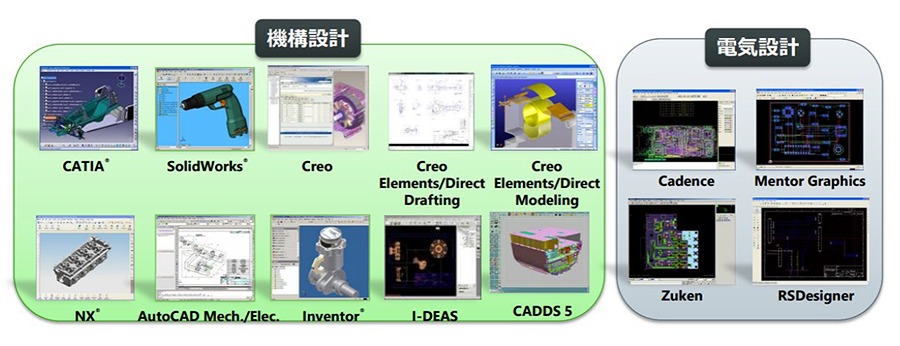

Windchill　マルチCADデータ・ビューデータ管理

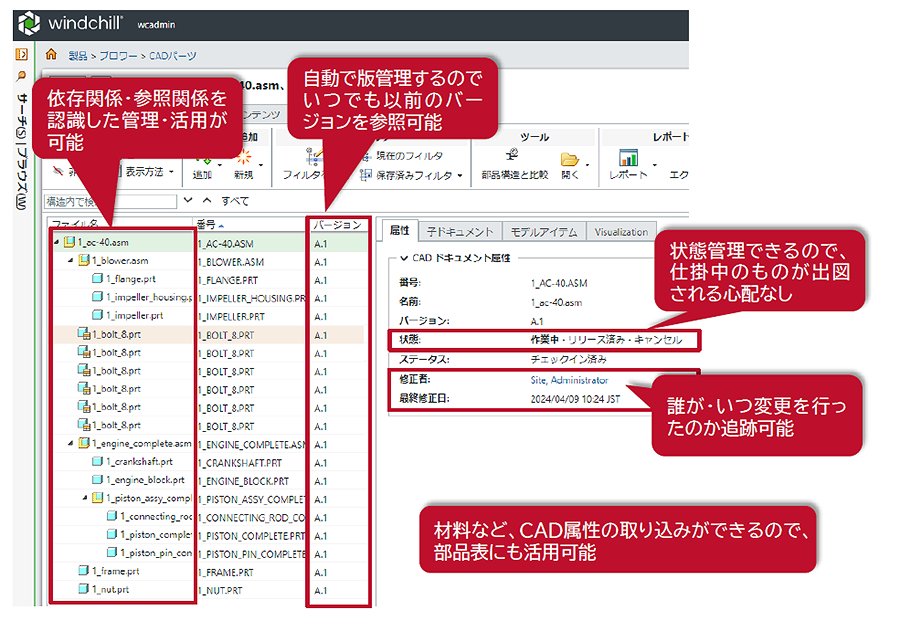

WindchillではCADデータ管理として御覧の機能が用意されています。
これらの機能を組み合わせて使用することで、過去に登録したCADデータを検索し、そのデータを流用して新たに別のバリエーションの製品を作ることが可能となります。
また、版管理機能により、複雑なフォルダ構成での管理を行うことなく最新のデータのみならず、ある時点でのデータを参照することが可能でです。
さらに排他制御によって他のユーザとの競合も防ぐことができ、また、それぞれアクセス制御を行うことによってデータの流出も防げます。
さらに材料などのCAD属性も取り込みができるので、CADデータを部品表(BOM)へ活用していくことができます。
これらの機能により、設計者個人の生産性アップのみならず、設計チームの業務効率化を図ることができます。

CREOではWindchillのログインページのURLをご覧のように「https」から入力して指定するだけで連携が行えるようになります。
連携時、CADファイルと同じ製品のWindchill上の製品ワークスペースを選択します。

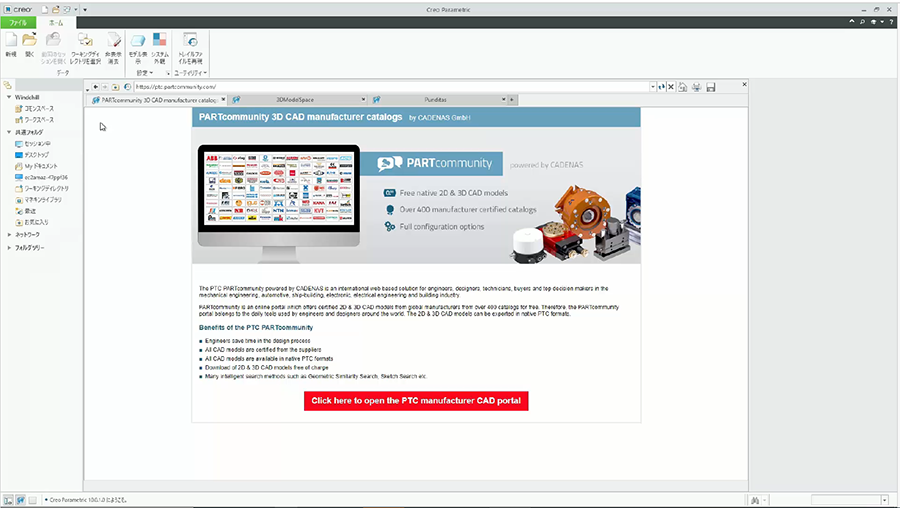

連携の設定が確認できると、CREOの組み込みブラウザにてWindchillのワークスペースが参照できるようになります。

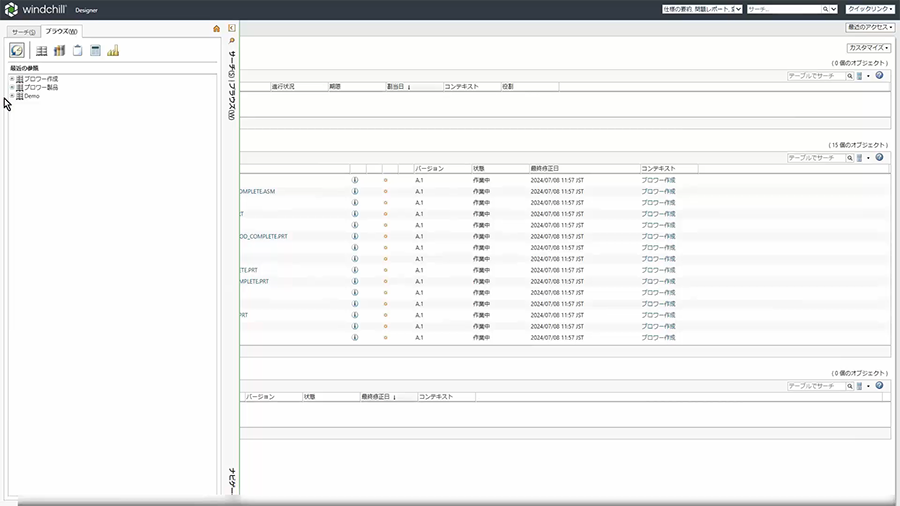

ローカルに保存されているCADデータを開き、「保存して・・・アップロード」を行うと…このようにCREOの組み込みブラウザにてWindchillのワークスペースにアップロードされたCADデータを参照することができます。

WindchillのワークスペースとはWindchillとCAD端末をつなぐ作業エリアであり、一人ひとりの個人スペースとなります。
他のユーザと共有はされないエリアとなっています。

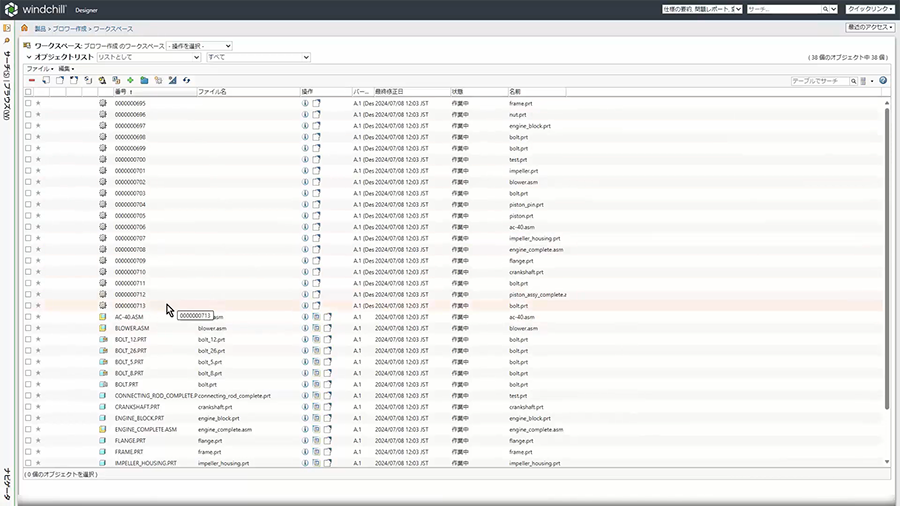

CADデータを選択し、一括でチェックインを行っていきます。チェックイン作業は、先ほどのアップロードと同様にCREOの組み込みブラウザのWindchill上でも行うことができますが、今回はWindchillの画面から行っています。
ご覧のようにチェックイン後の格納先フォルダを指定してチェックインも行えます。
チェックインを行う際に、「部品をCADドキュメントに自動関連付け」というオプションを選択することにより、歯車マークの紐づけ部品（BOM）を作成することができます。
今回はその紐づけ部品を作成するため、チェックをつけてチェックインを行います。

Windchillでは、3Dビューアが用意されています。
このように紐づけ部品にも部品の形状を3D表示したサムネイルが表示され、サムネイルの上にマウスを当てると拡大表示することができます。

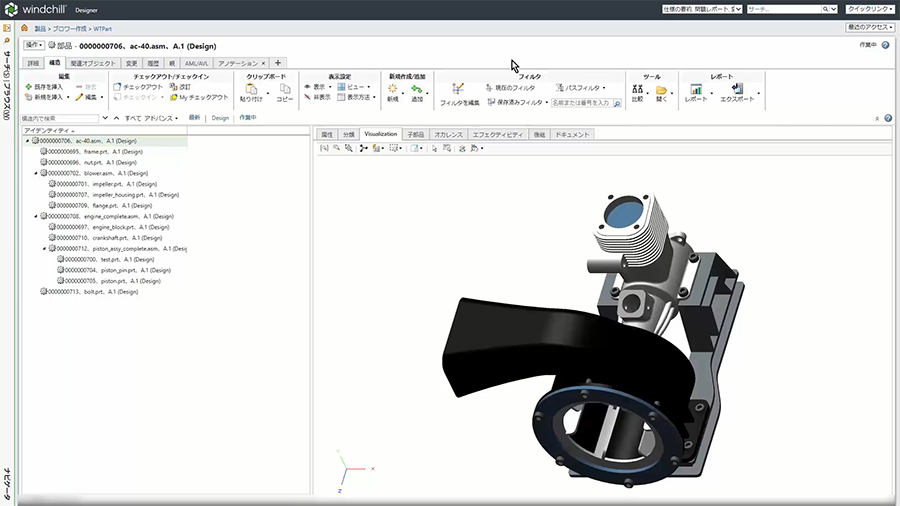

また、部品の詳細情報からも3D表示することができます。
これによってCADのライセンスがないユーザやCADソフトがない端末でも3D形状を確認することができ、レビューや会議などで3D表示を確認することができます。

さらにWindchillユーザであればだれでもWindchill上からダウンロードして使用することができる「CREO View」というツールを使うことができます。
「CREO View」は測定・注記（アノテーション）、断面・2Dビューなどが可能となり、製品（ビューデータ）の視覚化や製造情報の確認だけでなく、検証した内容を保管し、伝達してコラボレーションを図りたいメンバーなど大変有用なツールです。
