製品概要

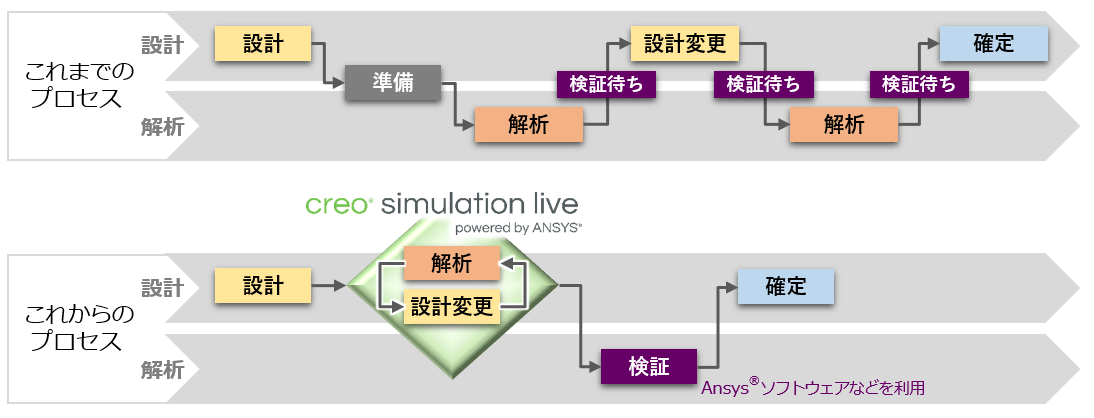

試作品による実験のかわりにモデルを利用してシミュレーションおよび分析を行うCAE(Computer Aided Engineering)を製品開発工程の上流で活用することは、設計課題を早期に発見し、実験や設計変更による手戻りの大幅な削減を可能とすることから非常に有効です。

「Creo Simulation Live」(クリオ・シミュレーション・ライブ)は、設計者が利用し慣れた3D CADソフトウェア「Creo」上でリアルタイム・シミュレーションを可能とするソフトウェアです。

普段から利用しているCreoと同一のユーザーインターフェースで、3D CADモデルを作成する作業の流れの中で簡単に構造解析や流体解析などを実行し、リアルタイムにモデルの性能を評価して設計指針を得ることが可能です。

設計アイディアを探求するのに必要十分な解析機能を網羅しているため、製品開発がはるかに迅速になるだけでなく、より品質の高い製品の早期市場投入を実現します。

rogo

製品概要

Characteristic / 特徴

Creoと同一のユーザーインターフェースで設計者が容易に解析の操作を習得可能

設計者が解析を行う中で、大きな障害の一つがCAEの操作性。
Ansys Discoveryのインターフェース上では、3次元CADのコマンドのようにシミュレーションの実行と確認ができるので、これまでCAEに触れてこなかった設計者でも簡単に操作が可能です。(画像提供:PTC)

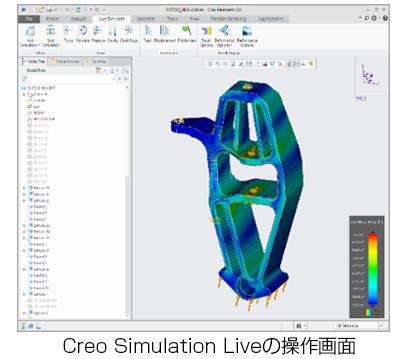

Creo Simulation Liveの操作画面
設計アイデアの探求に必要十分な解析機能と拡張性

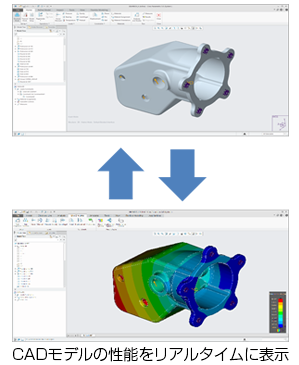

CADモデルの性能をリアルタイムにフィードバック

Creo Simulation Liveでは解析の結果がリアルタイムに表示されます。
満足する性能が得られるまで、CAD モデルの形状に変更を加えながら何度でもストレスなく解析を実行することが可能です。早期に設計課題を抽出できるため、後工程での実験コストや手戻りの削減が可能となります。(画像提供:PTC)

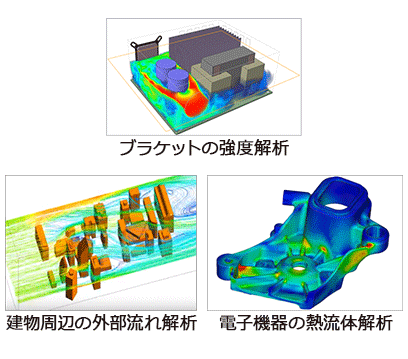

豊富な解析機能で設計品質を大幅に向上

構造、流体、伝熱解析など設計アイディアを探求するのに必要十分な解析機能を網羅しています。
これらの解析機能を活用することで設計案を追い込むことができるため、設計品質を向上させることが可能です。(画像提供:PTC)

LINE UP / 製品ラインナップ

Creo Simulation Live Plus

Creo Simulation Liveの機能に加えて、外部流れ解析、内部流れ解析の流体解析を実行可能となります。より詳細な物理現象を再現することが可能となるため、さらなる品質向上を実現可能です。

Creo Simulation Live

3D CAD 設計の構造解析、伝熱解析、固有値解析を数秒で実行できるリアルタイムシミュレーションソフトウェアです。Creoと同一のユーザーインターフェースで、モデルの形状を変更しながら性能をリアルタイムに評価することが可能です。


function / 機能

シミュレーションモード 解析機能 Creo Simulation Live Creo Simulation Live Plus
構造 拘束条件:固定、変位、摩擦なし、円筒支持、球面および平面支持
荷重  :力、モーメント、圧力、重力、遠心力、線形加速度
伝熱 境界条件:熱伝達、温度固定、初期温度
定常
過渡
熱荷重 :熱流、熱流束
モーダル 拘束条件:固定、変位
拘束ありまたは拘束なしでの解析
流体 流体領域の作成
外部流れ:過渡解析(時間制限ありまたはなし)
熱条件
内部流れ:流速、流入圧、質量流量
すべてのモード マルチボディパーツ
結果表示 構造結果タイプ:フォンミーゼス応力、変形、垂直応力およびせん断応力、主応力、反力
アニメーション
単位系の選択
結果プローブ
モード形状
熱結果タイプ:温度、熱流束、および過渡温度グラフ
レンダリング方法:サーフェス、コンポジット、インバースサーフェス、等値面、最大/最小値

DOWNLOAD / 資料ダウンロード

On-demand Webinar / 紹介動画

設計アイデアの探求に必要十分な解析機能と拡張性

~CADモデルの形状と性能を同時に評価!設計品質の向上を実現~
Creo Simulation Live紹介セミナー

Creo Simulation Liveは、3D設計分野において常に最新のテクノロジーを提供するPTC社のCreoに、解析分野において長年の信頼と実績を持つAnsys社の技術を搭載した、革新的な設計者向けシミュレーションソフトウェアです。
設計の上流からモデルの形状と性能を同時に評価できるため、設計品質の向上、手戻り発生によるコスト削減、開発期間の短縮を実現可能です。

本Webセミナーでは、「Creo Simulation Live」の概要をデモンストレーションを交えながらご紹介いたします。
