マルチフィジックス解析によるモータ設計解析ツール Ansys Motor-CAD

モータ設計に革命を―
製品開発における
試行回数大幅削減!

ベンチマークを無償で依頼してみる

他にもさまざまな特典がある、導入支援キャンペーン実施中!!

初期設計期間を50%短縮した例も!

モータ設計は「試作と評価」の繰り返し―
でもこれ以上、工数もコストもかけられない。

  • 「試作と評価」に無駄な工数

    「試作と評価」に無駄な工数

    小型化・高効率化が進むモータ製品。試作と評価を繰り返す今までの方法では、設計に無駄な工数が。

  • 試行費用も部材も足りない

    試行費用も部材も足りない

    開発費に余裕がなく、試行コストの捻出が困難で、試作用の部品・材料がいつも不足気味。

  • 適切な材料の選定が難しい

    適切な材料の選定が難しい

    材料ベンダーから得られる情報だけでは材料公差まで考慮した設計が十分にできず、歩留まりが悪い。

Ansys Motor-CADとは?

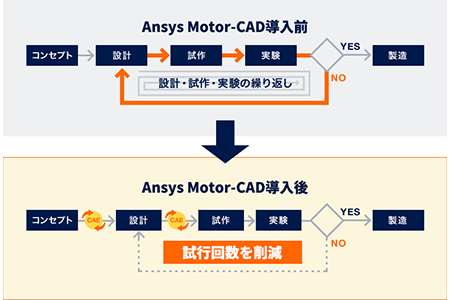

  • 手戻りをなくし、短時間で正しく設計できる

    特長1

    手戻りをなくし、短時間で正しく設計できる

    Ansys Motor-CADをモータ設計の初期段階に導入することで、試作と評価を繰り返すことなくスピーディーな性能検証が可能となり、特に詳細設計における「手戻り問題」を解消します。

  • 特長2

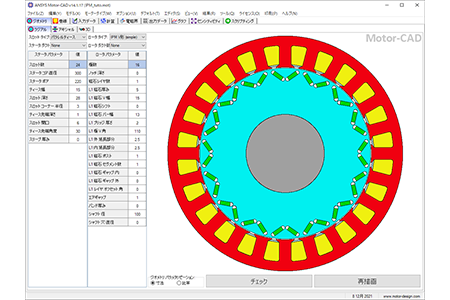

    あらゆる材料・形状を考慮した設計解析ができる

    モータ設計に特化したCAEなので、新しい材料や新たな巻き線形状のシミュレーションも、簡単かつ素早く実施。検討パターンを増やすことで、製品のさらなる性能アップにも貢献します。

    あらゆる材料・形状を考慮した設計解析ができる

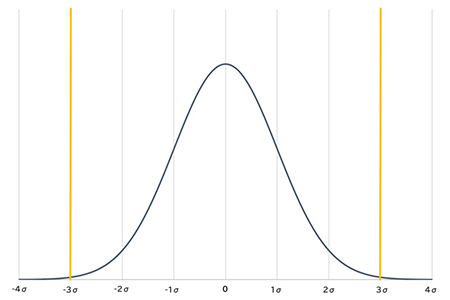

  • 材料公差を意識した初期設計ができる

    特長3

    材料公差を意識した初期設計ができる

    磁性材料・磁石材料・巻き線部分の絶縁紙など、さまざまな材料特性を考慮したモータの性能検証が可能。それらを設計初期段階で検討しておくことで、詳細設計で起こりがちな手戻りを防止できます。

設計フローから見る、Ansys Motor-CADの機能と活用ポイント

  • テンプレートベースのモデリング

    テンプレートベースのモデリング

    2D・3D CADデータは不要。さまざまな形式のモータに対応するテンプレートから、解析モデルを簡単生成

    POINT

    テンプレートに
    数値入力するだけ!

  • 磁場解析

    磁場解析

    トルクや入力・消費電力などのモータ特性に加え、鉄損や銅損失、渦電流損も算出

    POINT

    磁場解析のボタンを
    クリックするだけ!

  • 熱解析

    熱解析

    コンポーネントの発熱分布の算出や、熱等価回路の自動作成機能による熱伝達経路の確認が可能

    POINT

    磁場解析実行後に熱解析の
    ボタンをクリックするだけ!

  • 実試験解析

    実試験解析

    飽和や鉄損の算出に加えて、効率マップや最大トルク vs. 速度カーブなどを算出

    POINT

    US06やWLTPなど
    各種認証試験規格に対応!

  • 応力解析

    応力解析

    モータ回転時の遠心力による応力や変異を算出

    POINT

    モータの回転数を
    設定するだけ!

Ansys Motor-CAD

よくあるご質問(FAQ)

これまでの磁場解析CAEとの大きな違いは何でしょうか?
Ansys Motor-CADは、あらかじめ用意されたテンプレートへ数値を入力するだけで、簡単に解析モデルが作成できます。また、従来のCAEの10倍以上高速に解析できます。
解析時間はどのくらい掛かるのでしょうか?
Ansys Motor-CADは、数秒から数分で解析が完了します。これにより、わずか13時間で 1000パターンのモータ設計を行った例もあります。
どの様なパソコンスペックが必要ですか?
Ansys Motor-CADは、従来のCAEに必須だった、高性能ワークステーションは不要。一般的な業務用パソコンで解析ができます。
テンプレート入力に必要な数値は何ですか?
ローター、ステーターのモータの外形サイズや巻き線径、磁石のサイズ等が必要です。
Ansys Motor-CADの操作は、日本語で行えますか?
GUI・オンラインヘルプともに日本語です。

安心のサポート

サイバネットシステムは、Ansys製品を取り扱い30年以上、ものづくりの現場をCAE技術で支えてきました。積み上げた豊富なノウハウをもって、CAE導入時の立ち上げから導入後サポートまで、ワンストップで対応することが可能です。

  • トレーニングプランの
    ご提供

    無償評価版や正式導入の後、スムーズにご利用頂ける様に半日間のトレーニングをご提供可能です。

  • 気軽に質問できる
    CAEサポートセンター

    FAQやチュートリアルも充実したサポート専用サイト「CAEサポートセンター」では、お客様からのご質問を随時受け付けています。

  • 常に最新バージョンの
    ソフトウェアをご提供

    最新機能をいち早くご利用いただくために、ソフトウェアのバージョンアップ情報なども随時ご提供しております。

国内代理店初!「Ansys Elite Channel Partner」7年連続で認定取得

サイバネットシステムは、Ansysの販売活動においてもっとも貢献が認められた証である「Ansys Elite Channel Partner」に、国内代理店では初めて2015年から7年連続で認定されました。厳格な認定要件を満たし、最高レベルの顧客満足度を獲得したことが評価されています。

導入事例

Ansys+株式会社エクセディ

株式会社エクセディ様

1か月単位の期間が必要だったモータ製品開発の設計初期フェーズをAnsys Motor-CAD導入で2週間に短縮

POINT

  • モータ設計者に優しい操作性
  • 非常に高速な解析速度
  • モータ開発向けツールとして他にないマルチフィジックスによる練成解析
事例を読む

お役立ち情報

  • 製品カタログ

    Ansys Motor-CAD 電磁気・伝熱・構造解析までマルチフィジックス対応

    Ansys Motor-CAD 電磁気・伝熱・構造解析までマルチフィジックス対応

  • 解析事例

    Ansys Motor-CADによるPM(Permanent Magnet)モータの熱設計の基礎

    Ansys Motor-CADによるPM(Permanent Magnet)モータの熱設計の基礎

  • 解析事例

    熱回路網を用いたPM(Permanent Magnet)モータ熱設計のすすめ

    熱回路網を用いたPM(Permanent Magnet)モータ熱設計のすすめ

  • モータ設計ソリューション

    上流工程から損失と熱を考えるPM(Permanent Magnet)モータ設計ソリューション

    上流工程から損失と熱を考えるPM(Permanent Magnet)モータ設計ソリューション

資料を一括ダウンロード

オンデマンドセミナー

  • 製品紹介

    Ansys Motor-CADによるモータのマルチフィジックス解析

    Ansys Motor-CADによるモータのマルチフィジックス解析

    [ 受講メリット ]
    • チェック

      Ansys Motor-CADの機能についての理解が深まる

    • チェック

      EV化時代に求められる高効率なモータ設計のヒントが見つかる

    • チェック

      最適な効果を得られる放熱設計のヒントが見つかる

  • 解析事例紹介

    上流設計から損失と熱を考えるPM(Permanent Magnet)モータ設計ソリューション

    上流設計から損失と熱を考えるPM(Permanent Magnet)モータ設計ソリューション

    [ 受講メリット ]
    • チェック

      わずか13時間で 1000パターンのモータ設計ができる手法がわかる

    • チェック

      電機と熱のモータ特性の最適化設計手法についての理解が深まる

    • チェック

      電機と熱の相関関係からベストなモータ設計を行える手法がわかる

  • 先進的な活用方法紹介

    モータ設計の効率化〜上流設計と詳細設計を融合させたデザインソリューション〜

    モータ設計の効率化〜上流設計と詳細設計を融合させたデザインソリューション〜

    [ 受講メリット ]
    • チェック

      電機・熱・振動から1Dまで最新のモータ設計環境のトレンドについて理解が深まる

    • チェック

      モータ放熱設計手法について理解が深まる

    • チェック

      1Dシステムシミュレーションを行うヒントが見つかる

セミナーを視聴する

Ansys Motor-CAD 導入支援キャンペーン

ベンチマークを無償でご提供

材料値、形状値と見たい結果をご提示いただくだけで、Ansys Motor-CADによるベンチマークを無償でご提供いたします。また、ご希望により30日間の製品無料トライアルや、導入後の半日間トレーニングも提供可能です。
