ANSYS 18.0対応版Workbench WAON新機能

Workbenchとのインターフェース統合版WAONの最新バージョンであるANSYS 18.0対応版をリリースいたしました。

リリース日

2017年07月

ANSYS 18.0対応版をダウンロードできます。

主な新機能と特徴

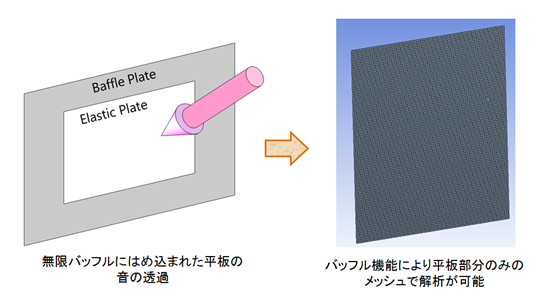

複数媒質を使用した解析に対応

従来WAONのコマンドによるバッチ処理が必要であった複数媒質を使用した解析がWorkbench版WAONの標準機能で可能となりました。これにより複数媒質間での音波の伝搬を解析できる音響-音響連成解析や、無限バッフルを使用した解析をWorkbench Mechanical上で簡単に行うことができます。

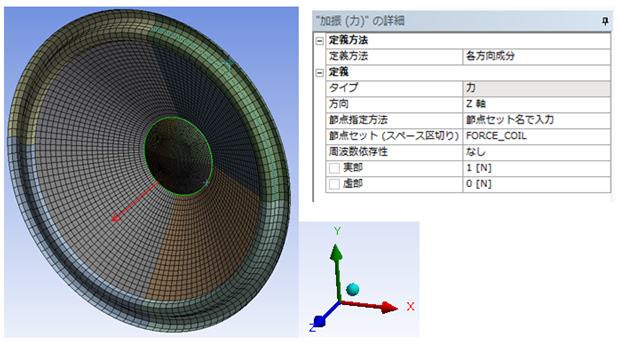

構造−音響連成解析での各方向成分加振力の設定

構造−音響連成解析の境界条件として、従来のWorkbench版WAONでは要素の法線方向の力しか設定することができませんでしたが、全体直交座標系での各軸方向成分の加振力を入力することが可能となりました。

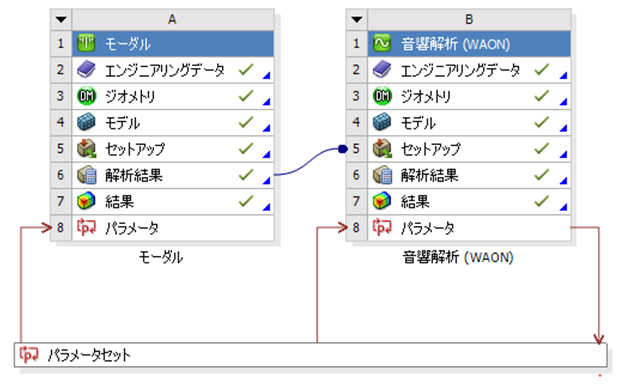

WAONの音響境界条件によるパラメトリック解析に対応

Workbench版WAONの吸音や音源の各値をパラメータに指定し、パラメトリック解析が可能となりました。

オリジナルWAON GUIの機能をWorkbench版WAONに実装

従来WAON GUIでしか使用することが出来なかった下記機能が、Workbench版WAONで使用可能になりました。

  • 吸音率による吸音設定
  • DMP並列機能
  • 計算ノードの指定
  • 音響パワー等の出力
  • 特定観測点への境界面からの音圧の寄与の計算実行

動作環境

WAONをANSYS 18.0 Workbench環境下においてご利用いただくには、以下の環境が必要です。

  • ANSYS18.0 (ANSYS Mechanical Premium以上のライセンス)
  • WAON(Version4.4以降)
  • 上記が正常に動作するWindowsマシン(64bit)
