オプション製品

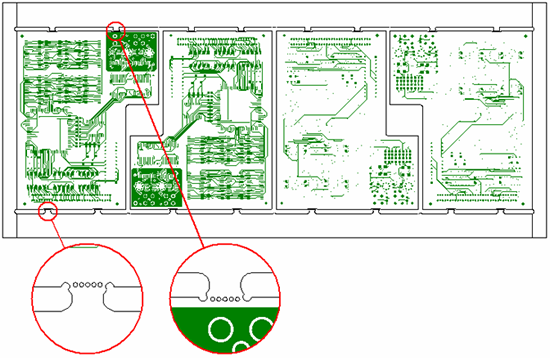

アセンブリパネルツールキット

アセンブリパネルは、小型の基板への部品実装を効率化するために複数の基板を集合(面付け)させ、さらに外周に捨て板を追加し、そこに実装装置へ固定するための穴や位置決め用のフィデューシャルマークなどを配置した基板です。
一般に、実装が終わってからの個片基板の切り離しが容易なように、個片基板間や捨て板にVカットやミシン目を配置します。

アセンブリパネルツールキットは、作成が複雑なアセンブリパネル図面を簡単な操作で効率よく作成する機能をBluePrintに追加します。個片基板の回転やフリップにも対応しているので、複雑な面付けでもストレスなく図面作成できます。よく使用するミシン目やフィデューシャルマークはテンプレートとして登録しておくことが可能です。
さらに、図面だけでなく面付けされた状態の部品座標リストの出力も可能ですので、実装の段取りも効率化にも有効です。

PDFインターフェースオプション

BluePrintで作成した図面をPDFとして出力する機能に加えて、PDFファイルを読み込んで図面の一部として貼り付けることができます。
さらに、読み込んだPDFを「分解」することで、PDF文書内の図をラインや文字の要素に分解し寸法線の追加や編集が可能になる、ユニークな機能です。

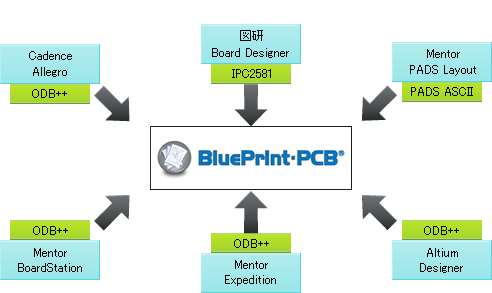

CADインターフェース

PCB-CADの設計データをインポートする機能です。
CADインターフェースは、BluePrint本体に1個が無償で付属しており、PCB-CADのラインナップから一つを選択可能です。
