FSI 解析(流体-構造連成解析)荷重変形を考慮したパイプ内流れ場解析事例

  • パイプの変形に伴う、流れへの影響を考慮したい

外部荷重(強制変位)により変形したパイプ内の流体解析を行い、圧力損失への影響を検討した事例です。
より厳密な解析を行うためには、構造-流体双方向連成解析が必要になりますが、パイプの剛性が高く、流体からの圧力荷重の影響を無視できるような場合には、先に構造解析を行い、その変位量を流体解析に転送する構造-流体片方向連成解析で対応することが可能です。

解析結果

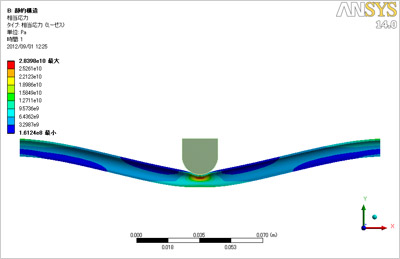

静的構造解析結果(相当応力)

構造解析結果

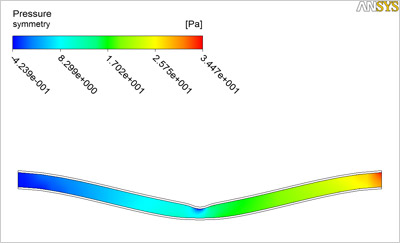

流体解析結果(圧力分布)
